自动聚焦视觉布氏硬度计

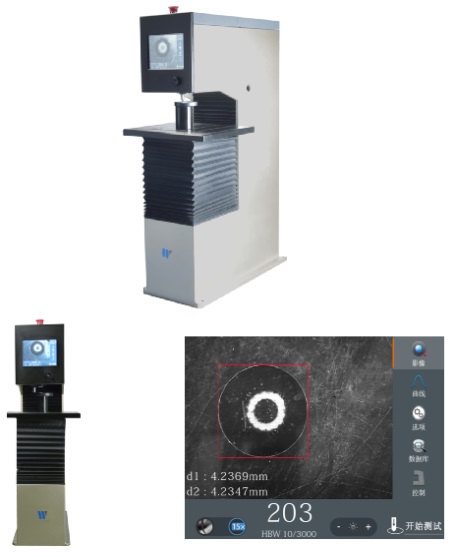

BT-3010Z自动聚焦视觉布氏硬度计



与传统布氏硬度计不同,此视觉系列布氏硬度计取消使用测量目镜,将布氏压痕影像投射到操作屏幕中,并可在屏幕中进行压痕直径的测量。
试验过程更加快速和智能,以满足您追求高效、方便、精准的硬度检测需求。
通过阅读此文档您可学会一些有关视觉布氏硬度计的试验、测量以及其他等一些功能的操作方法。


BT-3010Z在BT-3010视觉布氏硬度计的基础上做了升级,升级了自动聚焦功能。

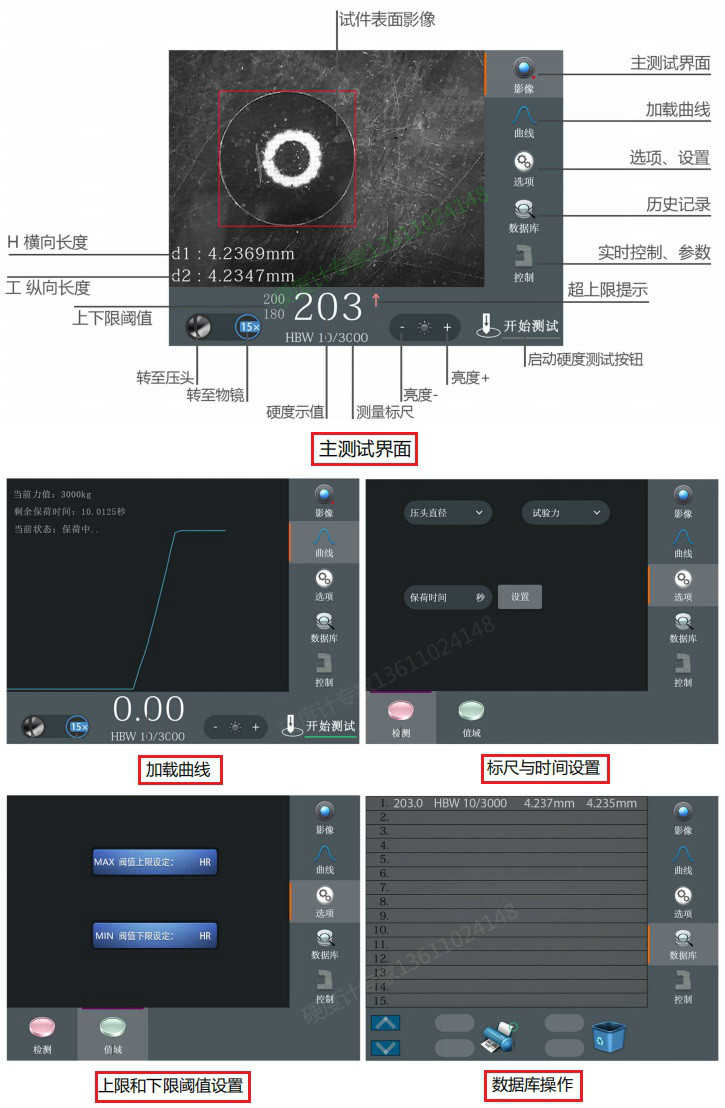

测量方法:样品放在工作台上,按“开始测量”,升降台自动上升,自动打点,自动转到物镜下,屏幕上自动显示压痕图像;用测量旋钮测量。

视觉芯片技术介绍
硬度计嵌入式视觉芯片技术,是将视觉芯片直接嵌入在仪器控制系统中,直接通过主板进行图像的处理和测量,不再需要操作系统,避免通过操作系统来驱动程序而引起的死机等故障;

产品介绍

视觉布氏硬度计BT-3010Z主要用于测量材料的布氏硬度。采用的最新的机架结构设计及全新操作系统、更直观的测量方法,它结构更加稳定,控制精度更高,省时省力,提高效率的同时精度也提高了一个数量级。
该机采用电子自动加荷,计算机软件编程,高倍率光学测量,光电传感等系统,由高精度的压力传感器进行反馈,采用高精度步控技术,保证试验力的加载无过冲。测试完成以后机器自动聚焦,通过手动拟合压痕边缘自动计算出布氏硬度,并显示在液晶屏上,读数精确,操作方便。

产品特点

  1. 高精密步控电加载技术,主试验力加载速度快,效率高;
  2. 全新机械结构设计,机架结构坚固;
  3. 视频实时测量、效果更佳、更准、更稳定;
  4. 各项操作过程和试验结果的数据均可在屏幕上显示;
  5. 高精度传感器配合奥龙芯控制系统,加载速度、卸载速度更迅速,更精准;
  6. 采用独特的嵌入式视觉技术,测量操作简单,极大的减少人为误差,五分钟即能学会测量,不同的人测量的结果基本一致;
  7. 可实现远程控制,操作简单;
  8. 可实现自动聚焦;
  9. 平台自动升降;
  10. 通过屏幕能调节测量光源强弱;
  11. 测量压痕更稳定;
  12. 能预置试验力保荷时间;
  13. 极快的加载速度:试验力加载时间3.5—8秒;
  14. 试验力精度高,力值的保压波动千分之二;
  15. 全过程智能控制:分段施力、平滑变速、高精度高速步控等;
  16. 实验结果的数据可通过打印机输出

视觉系统显著特点

  • 客观性:视觉系统具有客观性,分析结果不受主观影响;
  • 灰度分辨率高:人眼一般64灰阶,机器视觉可以高达256灰阶;
  • 嵌入式影像技术取代传统测量目镜,使用摄像头+显示屏模式,压痕图像,显示屏直接显示;
  • 视觉芯片类型:工业级专用高清摄像头;
  • 对比度、亮度、白平衡等调节一应俱全;
  • 视觉分析模式简化人工操作过程,减少人员操作疲劳,测量数据更直观、便捷;
  • 优化每个环节,相较于传统硬度计整体性能极大提升,时间节约50%

视觉系统相对目镜测量的优势

  • 直接在需要进行测量的表面进行测量,不存在视觉误差。传统结构的硬度计采用目镜测量,刻度线与压痕不是在一个平面上,不同的视角下,刻度位置与压痕位置会产生视觉差,导致不同的视角和不同的人员测量结果有差异;
  • 测量精度高:不存在机械目镜的回差问题。机械目镜螺旋测微结构刻度分辨率为10µm左右,而且存在机械回差,需要严格定义测量手法。视觉系统的图像传感器像素间隔为7.5µm,精度相对高,测量一致性好;
  • 可提供多种测量方式的二维同时测量,简化测量过程,提升测量速度;
  • 具备矩形切线测量法;
  • 无视觉疲劳,降低测量劳动强度。奥龙视觉系统采用65K真彩TFT液晶屏,观察舒服不疲劳,而且可以多人同时测量
