全自动布氏硬度压痕测量系统

VIII是最新升级版的全自动布氏硬度压痕测量系统.该系统彻底结束了人眼光学显微镜测量查表计算布氏硬度的传统模式，是现代数码技术与计算机测量技术的完美结合。该系统可配合便携布氏硬度计实现现场测量，也可单独作为布氏硬度测量系统与任何布氏硬度计构成布氏硬度自动测量系统,同样适用实验室测量。具有快速、准确、高重复性及高性价比等特点。

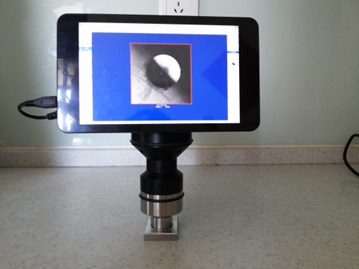

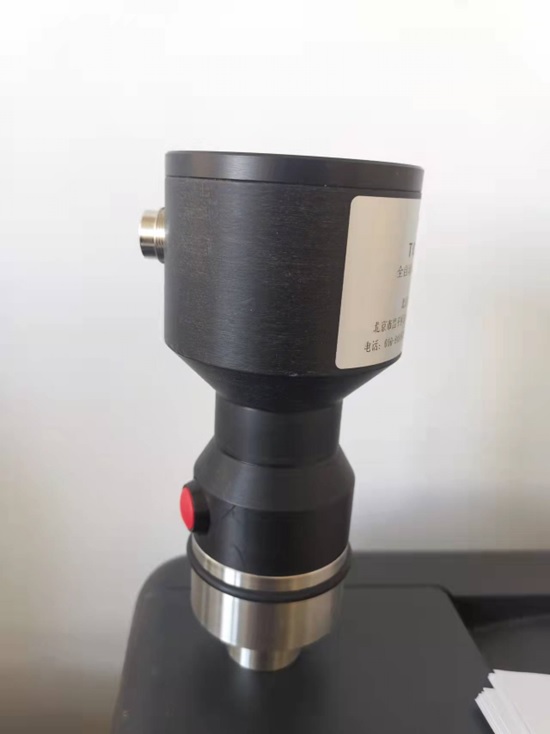

VIII可以让没有任何使用经验的使用者得到准确的测试结果。测量时只要把摄像头置于布氏硬度压痕上，移动摄像头使压痕在电子瞄准器内，按下摄像头上的测量按钮屏幕上的测量即可完成测量。 Topscan将环绕压痕圆周测量8个压痕直径， 然后依据ASTM E10 布氏硬度原理计算出压痕直径，0.1秒钟之内即可显示压痕直径(mm)和布氏硬度值(HBW)。同时测量软件界面还显示其它特性参数，包括压球直径、测试载荷、测试工件序号和测量用时等。

技术参数

1. 试验力范围： 62.5 kgf, 100kgf, 125kgf, 187.5kgf ,250 kgf, 500 kgf ,750 kgf, 1000 kgf , 1500 kgf, 3000kgf

2. 压头直径：2.5mm,5mm,10mm

3. 硬度测量范围：8HBW—650HBW

4. 压痕测量范围：0.1mm—6.5mm

5. 压痕测量精度：±0.25%

6. 相机分辨率：1280*960

7. 工作环境：温度10—40℃、相对湿度＜85%

8. 光源：红外低照光源，电脑USB供电

9. 符合ASTM E10-15a Type A measuring device





软件可实现的部分功能

简单明了的测量窗口，任何操作者都会很快学会测量操作。

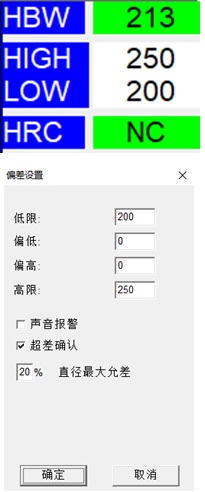

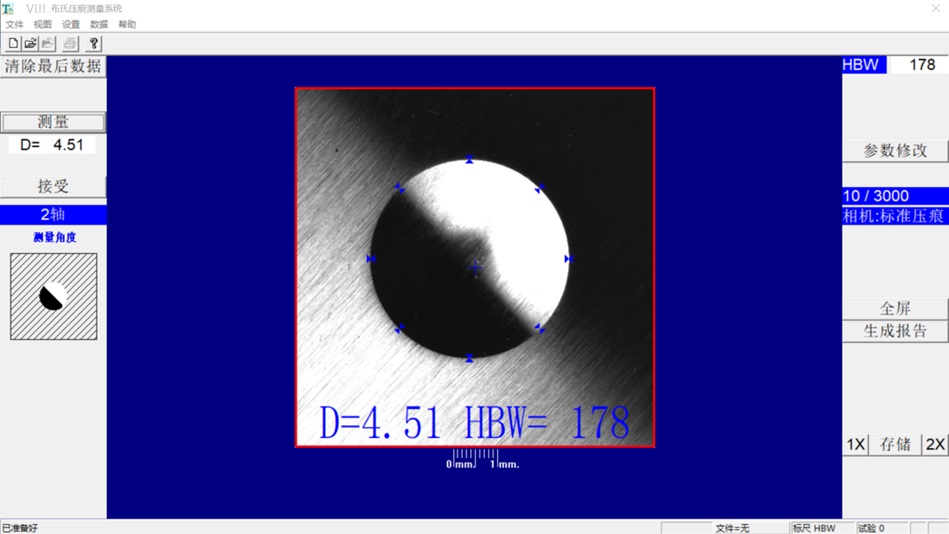

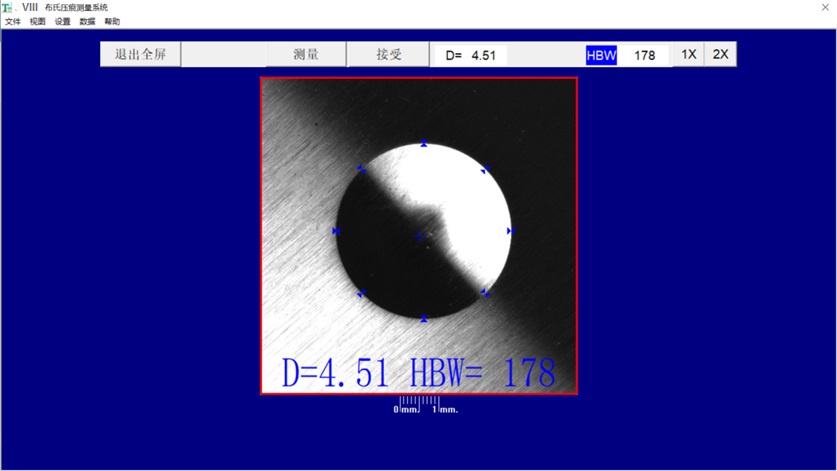

测量界面:同时显示布氏硬度值、直径，还可以转化成其他制氏硬度值。 测试结果可以设置标准偏差,过大和过小的不合格数，可进行自动报警。

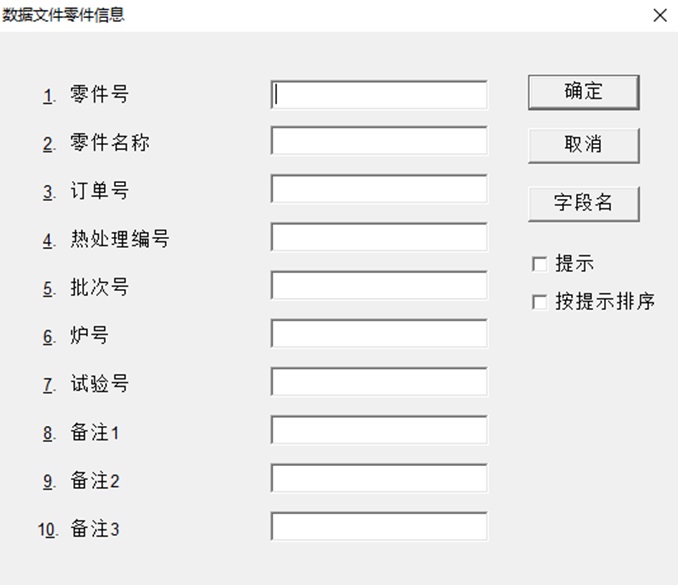

能够进行参数自定义设置和对单个试件设定参数。 可建立件号、批号组号数据库，以便录入和查看测试数据。

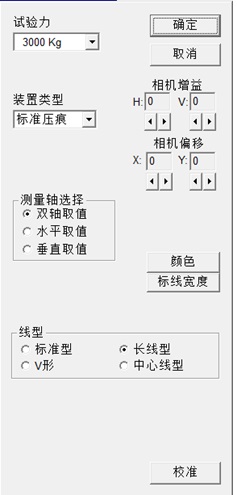

快速参数设置窗口，可实现快速标尺切换，也可进行格性化测量标示设定。

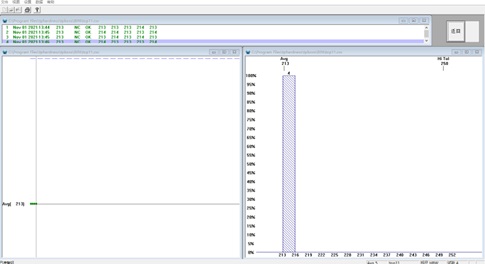

绘制数据曲线图，这是一个时间对硬度的曲线图。输入一个时间周期，一幅包括了此周期内所有测试值的曲线图将显示在屏幕上， 此图还显示该周期内的均值和标准偏差。在该选项中，查看菜单包括 7 个不同功能 ：X 阶/ R 图表、直方图、历史数据、平铺、自动平铺、工具条和状态条
操作者选定全屏时，能够看到试样的最大表面面积。将测试操作按钮重新放在屏幕顶部以看得更清楚一些。

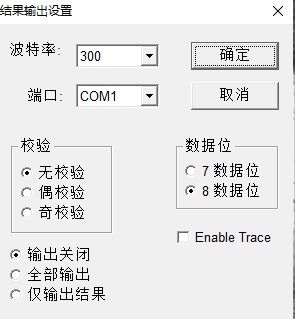

通讯设置用于设定串行输出端的参数。每次测试结束时（接受结果时），可通过串行端口将信息发送到单独的计算机上

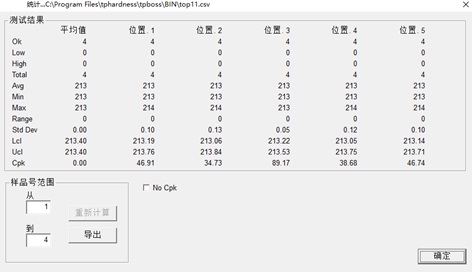

能够分类整理测试值信息，用于统计学的过程控制（SPC）程序。
