WHR-900JTM全自动端淬曲线硬度计


WHR-900JTM全自动端淬曲线硬度计

一、 产品简介

端淬试验是判定某种金属及合金材料的淬硬能力的标准方法。该WHR-900JTM全自动端淬曲线硬度计满足标准GB/T225和 ASTM A 255 、DIN 50191、ISO 642 “钢淬透性的末端淬火试验方法”





二、 试验原理

   端淬试验的原理是:按照HRC(或HV30)硬度标尺,从端淬试样的淬火端开始,沿着轴线方向,以一定的间隔,测试多点的硬度值。在纵坐标为硬度值,横坐标为距离的坐标系中标出各个测量结果的位置,连接各点,画出一条连续的曲线。



三、 型号

型号

自动测量端淬样品数

硬度计

样品自动上升

自动施加初、主试验力

自动测量硬度

自动X方向移动(用于测量单个样品的端淬曲线)

自动Y方向移动(用于测量多个个样品的端淬曲线)

WHR-900JTM

6

920T

ˇ

ˇ

ˇ

ˇ

ˇ



四、 设备特点

1,一次最多可测自动测量6个端淬试样的淬透性曲线测量方式分为:一般淬透性钢,低淬透性钢;
2,
硬度计为数显洛氏硬度计,精度高 ,可与自动系统分开并独立使用;
3,自动产生用户定制的检验报告,并绘制样品的淬透性曲线。
4,采用电子电动加载,高精度传感器,拥有独特的闭环控制系统。
5,工作台Z轴自动升降,样品台X、Y轴方向自动移动。
6,按启动键,工作台自动上升,样品触碰到压头后自动加载,自动卸载,自动显示硬度值。
7,触摸屏界面,操作方 便,直接选择硬度标尺,力值自动在测试参数中改变。
8,按照标准硬度块,对各个硬度标尺分高、中、低三段进行自动修正。
9,试验力可通过标准测力计进行自动修正。

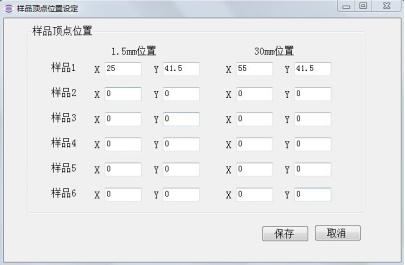

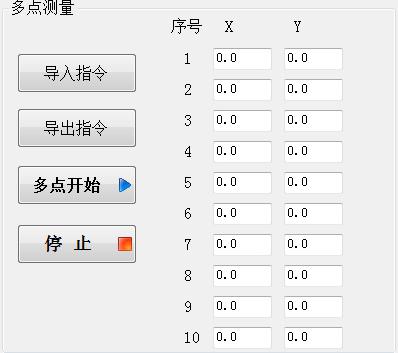

10,可保存设定的坐标点,进行全自动的端淬试验,批量检测,效率大大提高。
11,可定制各种夹具,对不同样品都可进行批量检测。
12,数据处理功能强大,包括:HR、HB、HV等多种硬度制式转换,设置合格范围,超限自动报警,可输入测试员,样品名称等信息。
13,更多的样品和试验信息,测量数据U盘保存为EXCEL格式,方便编辑和处理。

五、 设备组成及技术参数

4.1  硬度计:型号 RTD700-Z

4.1.1样品自动上升,自动加预载载和主载荷,硬度值数字显示(布氏,维氏,洛氏)
4.1.2触摸屏液晶数显
4.1.3读数分辨率:0.1HRC
4.1.4示值误差:≤±1 HRC
4.1.5示值重复性:≤0.8HRC
4.1.6标尺:HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK

4.1.7标尺转换:HV, HB, HR,HK

4.1.8预 载 荷:10 kg (98 N)自动施加

4.1.9试 验 力:60kgf(588N)100kgf(980N) 150kgf(1471N) 自动施加

4.1.10硬度测试范围:HRA:20-88   HRB:20-100  HRC:20-70  HRD:40-77 HRF:60-100 HRG:30-94  HRH:80-100  HRK:40-10

4.1.11 保荷时间: 2-60S

4.1.12数据统计: 总测试次数,最高值,最低值,范围,平均值, 标准差.

4.1.13数据输出:内置打印机 RS-232接口

4.1.14最大允许试件高度:50mm

4.1.13压头到机壁的距离:200mm

4.1.14外形尺寸(mm): 540*280*840

4.1.15主机重量: 约80Kg



4.2、 端淬试验装置

4.2.1用于端淬试验的X、Y 方向自动载物台,自动移动样品到下一步测量位置,移动快捷,移动距离精度高,自动控制试样移动距离(最大进程:100mm,位移精度:0.01mm)。测量点数及测量位置可设定; 按照相应的标准要求或人工输入的参数。

4.2.2 试样夹紧装置,弹簧夹持,装卸方便。每次可放置1-6 个端淬样品;

4.2.3 X,Y测试台:自动XY 平台 180mm*160 mm, 运行精度 0.001 mm 具体规格如下:

宽度:320 +/- 0.1 mm

深度: 320 +/- 0.1 mm

高度: 100 +/- 0.1 mm

重量: 8.7 +/- 0.4 kg

各轴的运行距离:

X 轴: 100 mm,

Y轴: 100 mm

最大承载: 150 Kgf

4.2.4 X-Y步进马达驱动装置。

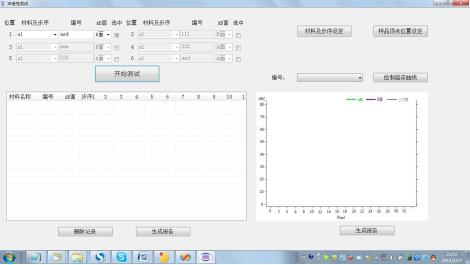

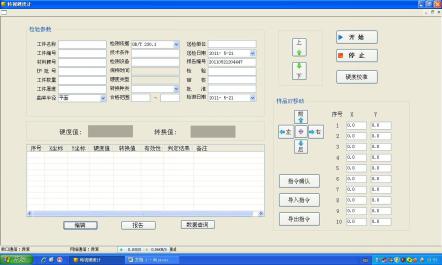

4.2.5端淬试验软件

1)自动控制试验过程,分析及显示端淬试验结果;

2)自动产生用户定制的检验报告,并绘制样品的淬透性曲线;

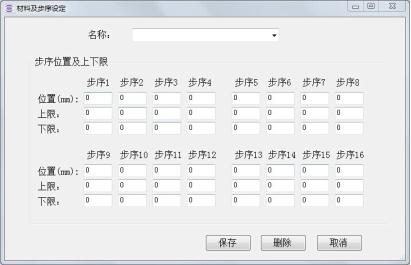

3)可编制试验方法并存储,下次试验时可直接调出试验方法以及试验数据,无需重新编制试验方法和标定;

4)输出打印。












六、 供货范围

 触摸屏全自动洛氏硬度计;

 Y精密马达移动台;

 Y精密移动控制器;

 品牌计算机;

 硬度计控制软件



七、 售后服务:

1  我方负责将设备就位后进行安装和调试。

2  我方负责免费对使用方操作人员进行培训,培训内容包括:设备使用的原理、操作、维护等,直至使用方操作者完全掌握。

3  设备自安装调试、验收合格之日起,质保期壹年,在质保期内设备出现故障等由我方免费及时负责维修和更换零部件。因人为操作事故损坏,不在保修范围,我方可及时提供备件,特快运到甲方,给甲方提供方便,其费用由使用方承担。

4  质保期内设备如有故障,对于甲方技术咨询,乙方12小时内给予答复,需到现场服务时,48小时内到现场。

5  长期提供与设备相关的产品硬度测试的技术支持。
