端淬试验手动样品台



端淬试验手动样品台

端淬试验手动样品台

 产品用途:端淬试验手动样品台,按照标准DIN 50191/ISO 642和GB/T225 “钢淬透性的末端淬火试验方法(Jominy 试验)”,实现淬透性曲线手动测量,该手动台实现端淬试样测量时的手动移动。

特点:
         1. 试样装卡方便,定位准确
         2. 手动移动样品到下一步测量位置,移动快捷、距离精确
         3,  测量点数及测量位置可设定
    技术参数:
         1、 该手动台可方便安装到各种型号的洛氏、维氏硬度计
         2、 重复定位精度:0.01毫米;
         3、 控制移动方式:移动手柄。
         4、 测量位置:
                   一般淬透性钢
             步 序 1 2 3 4 5 6 7 8
             到端点距离(mm) 1.5 3.0 5.0 7.0 9.0 11.0 13.0 15.0

       步 序 9 10 11 12 13 14 15
             到端点距离(mm) 20.0 25.0 30.0 35.0 40.0 45.0 50.0
                   低淬透性钢
             步 序 1 2 3 4 5 6 7 8
             到端点距离(mm) 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0
             步 序 9 10 11 12 13 14 15 16
             到端点距离(mm) 9.0 10.0 11.0 13.0 15.0 20.0 25.0 30.0
             其他测量点及其测量位置,用户可自行移动。
二、淬透性的测定方法
试验时,先将标准试样加热至奥氏体化温度,保温30~40min,然后迅速放在端淬试验机上端淬淬火。结束后,取下试样,按照国家标准的规定,进行硬度测量,最终得出端淬曲线。

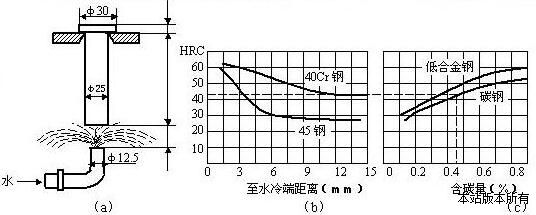

末端淬火试验测定钢的淬透性曲线

(a)喷水装置;(b)淬透性曲线举例;(c)钢的半马氏体区(50%M)硬度与钢的含碳量的关系
