一、应用范围：

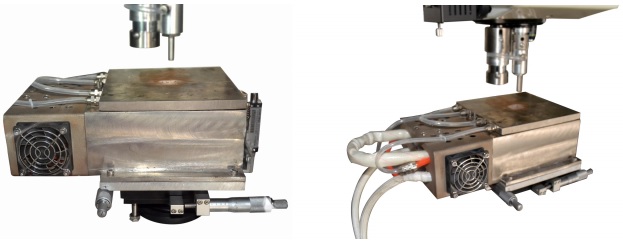

宗德机电高温维氏硬度计由于材料（如金属材料、陶瓷 、玛瑙等）最终的工作环境不同，随着环境的变化，材料的硬度也会相应发生改变。为了解决同一材料在不同温度环境下的硬度测试，我们公司在常规硬度计基础上，增加了高温系统。来模拟不同的温度的工作环境，来得到材料在不同环境下的硬度测试数据。使我们的实验数据更具参考价值。
二、主机系统：
外接电脑控制系统，操作方便；所需数据完全实现在线测试。
主机参数
|
物镜/压头切换 |
自动完成物镜与压头切换 |
|
转塔传动方式 |
步进电机驱动铜齿轮传动 |
|
试验力 |
标配：0.5、2、3、10 、30kgf
可选：0.3、1、2.5、5、2、3、10、30、1000℃（00℃可选）（炉温） |
|
升温速度 |
/min |
|
温控精度 |
±15mm |
|
温度设定 |
任意设定目标温度 |
|
热电偶 |
PtRh-Pt (Type S) ,热响应时间<2s |
|
加热元件 |
硅钼棒 |
四、图像采集系统：

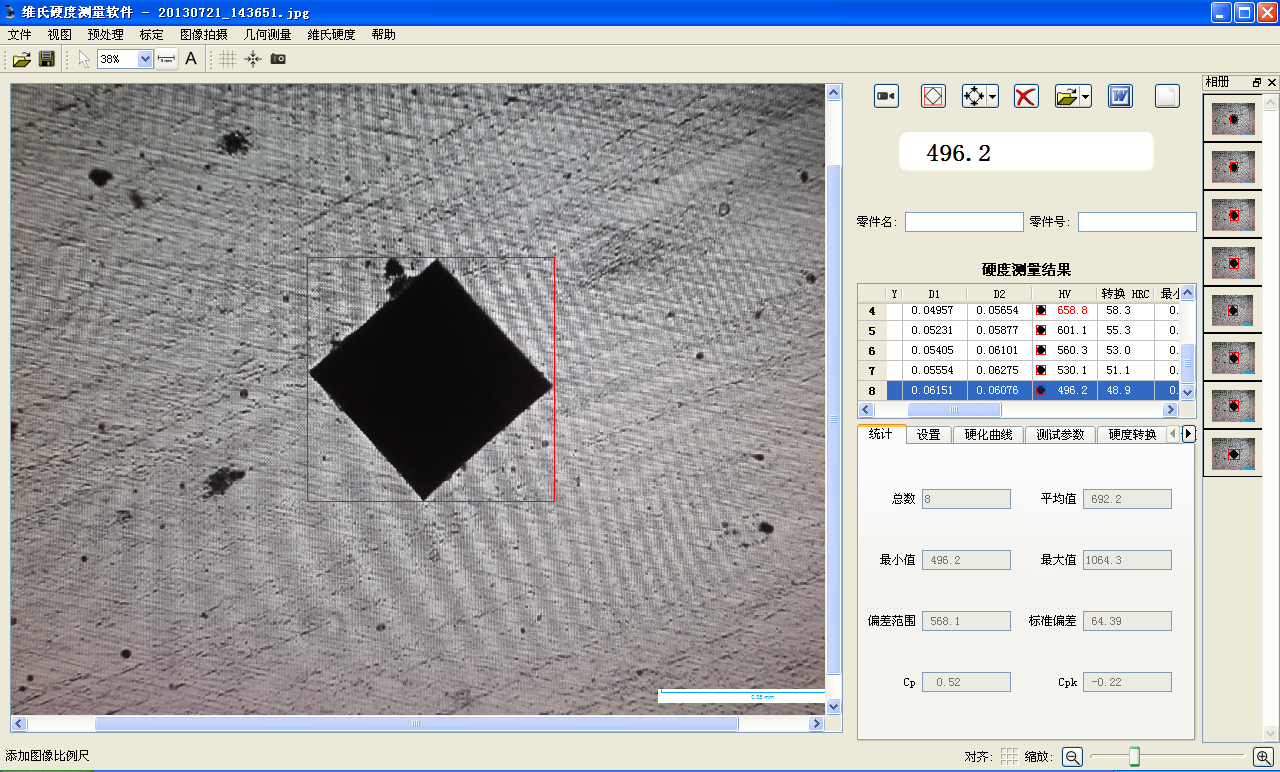

硬度图像处理系统可进行维氏压痕测量，统计，储存及输出。
软件自动显示压痕测试结果曲线 ，深度曲线，误差统计，测试次数分组统计等
1、操作系统: Windows XP or Windows 7。
2、严格按国家标准GB和国际标准ISO设计。
3、中英文两用、界面设计简洁明了，操作方便、具有细腻专业的品质。
4、高分辨率的图像保证了高精度的硬度测量。
5、提供自动测量和手动测量，手动测量又分为4点测量和对角测量。
6、提供用鼠标测量和键盘测量，屏幕上提供中心点及比例尺显示。
7、提供用标准长度尺或硬度块对硬度进行精密校准。
8、提供对球面或圆柱面试件表面的硬度修正。
9、提供对试验力偏差引起的硬度值误差进行自动修正。
10、渗碳层、氮化层、淬火层、冷激层、焊缝、电镀层等硬度梯度曲线及硬度深度分析。

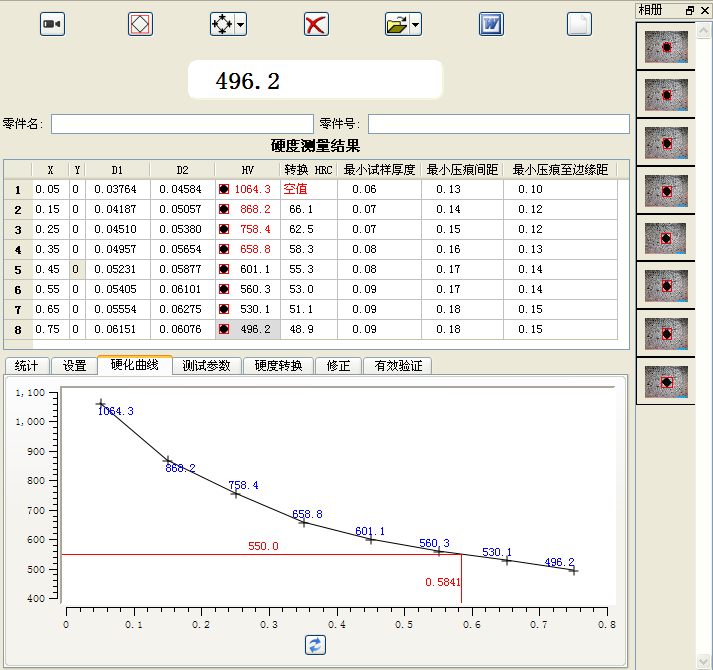

11、测量完毕后自动生成硬度梯度曲线图。
12、根据美标E140 -05 ，国标GB T1172 -1999 实现 12 种硬度值的自动转换例如：（HRCHRAHRBHR15NHR30NHR45NHR15THR30THR45THBW）
13、自动生成硬度曲线图的直方图，以及组合梯度曲线的组合直方图。
14、可在图像的任意位置添加比例尺及标注说明
15、可打印输出的图像，图像倍率可根据需要设定。
16、提供测量任意两点间距，可进行TV屏幕上被放大的样品图像中的距离测量。如涂层镀层深度、零件细小结构的尺寸测量等。
17、能满足渗碳零件的渗碳层深度的测量和曲线图、高频淬火零件的硬化层深度的测量程序和曲线图要求等，并在电脑硬盘中作测量软件备份。电脑软件测量和显示功能：色彩，反差，亮度，色度调节可任意调节。
18、层深硬度值 (例如 HV550) 所对应的有效硬化层深度。
19、可输出Word和Excel格式的测试报告，可按需要方便的插入试样表面的图像和/或硬度值曲线图。支持英文报告输出。
20、测试数据可以存为ivd数据文件，海量的储存空间方便客户随时调用。
技术参数：
|
图像传感器 |
CMOS（彩色） |
|
有效像素 |
2048(H)×1536(V) |
|
成像区域 |
6.55(H)×4.92(V)mm 1/2型 |
|
扫描方式 |
逐行扫描 |
|
镜像反转功能 |
传感器水平翻转 和垂直翻转 |
|
像素尺寸 |
3.2(H)×3.2(V)μm |
|
快门方式 |
卷帘 |
|
颜色排列 |
RGB bayar排列 |
|
帧率 |
12fps |
|
电子快门 |
1/19688～0.832s ※24MHz 驱动时钟 |
|
接口 |
USB2.0批量传送 |
|
同步方式 |
内部同步 |
|
镜头卡口 |
C卡口 |
五、净化循环系统：
箱体与气体净化系统形成密闭的工作环境，向箱体内充入惰性气体（氩气），并循环清除掉其中的活性物质，使系统保持高清洁和高纯度的惰性气体环境（水、氧均能达到0.1ppm以下的设备）。这样既不会对硬度计力值及测量精度产生影响，又能防止试样在加热过程中氧化。
产品特点及优势
1.极低的系统的泄漏率:
该手套箱泄漏率出厂标准为<0.005VOL%/H，标准手套箱泄漏率实测值<0.001VOL%/H，远低于国际通行的<0.05VOL%/H标准，系统采用氧气法具有自动检测泄漏率的功能。
2.组装完成后全套系统采用三套检测程序：
3.正负压力变化检测；
4.氦质谱检漏仪进行气密性检测；
5.氧气法泄漏率检测。
6.极强的除氧除水循环净化能力：
循环净化系统采用了独创的净化材料还原再生专利技术，该专利技术可以用一钢瓶还原气还原再生出8—10公斤的除氧剂，所以除氧剂填装量可以达到8公斤，与除氧剂相匹配的除水剂填装量也可以达到16公斤。
主要参数
1）水含量<1ppm，实测值<0.1ppm
2）氧含量<1ppm，<0.1ppm
3）泄漏率：＜0.005VOL%/H，标准手套箱泄漏率实测值＜0.001VOL/H,
手套箱自带氧气法泄漏率自动检测功能（目前国际上通行的手套箱泄漏率标准为＜0.05VOL/H）
4）除氧剂填装量：8公斤
5）除水剂填装量：16公斤
6）活性炭填装量：6公斤
7）有效除氧量：>80升
8）有效除水量：>2.5公斤
9）净化材料一次再生率：>80%
