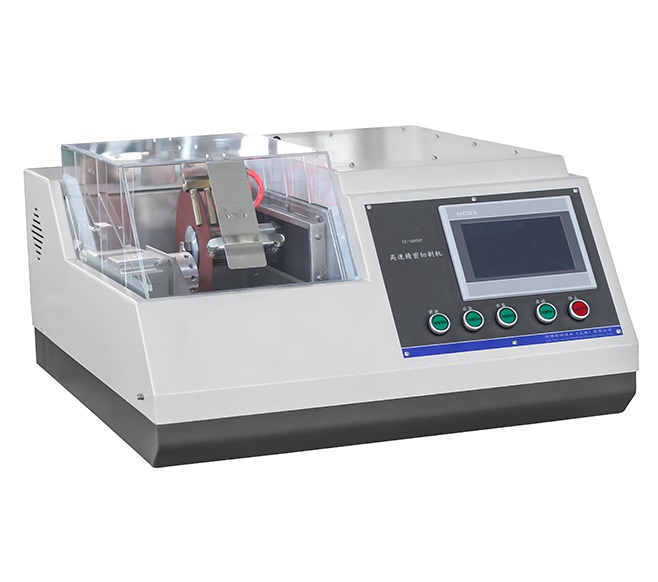

自动金相旋转切割机

产品特点

1.采用人机界面、PLC控制，界面直观，操作简单。
2.语言中英文可以切换操作简单，参数设置方便。
3.主轴采用变频控制，过载保护。
4.有两种切割方式选择切割，更大范围适应各种材料切割。
5.R轴转速手动可调
6.设置参数可储存，不同材料切割选取用户储存参数即可，不需要每次从新设置参数。
7.有外循环水冷却装置。
8.封闭透明防护罩、安全开关为操作者提供保护。

主要参数:

1)主轴转速：用户可以在500—3000r/min（选配500-5000r/min）之间任意设置来适应材料切割，无极调速运行时设置有效。
2)切割直径：φ60mm，设置适当的行程使切割完成停止切割，连续切割同样的样品不需要从新定位。
3)前进速度（切割速度）：范围0.01-3mm/s，选择适应材料的切割速度,满足对材料切割要求，运行时设置无效。

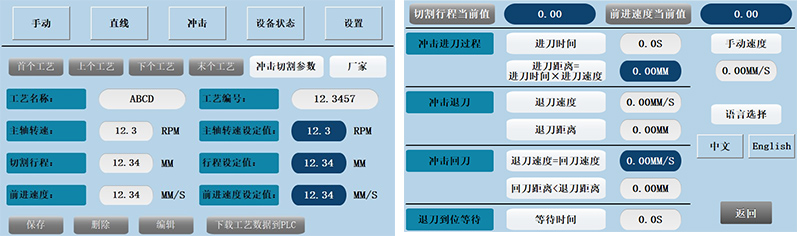

4)冲击切割参数：进入冲击参数设置页面。
5)主轴转速设定值：点击下载配方数据到PLC按钮后，保存成功的主轴转速设定值。
6)切割行程设定值：点击下载配方数据到PLC按钮后，保存成功的切割行程设定值。
7)前进速度设定值：点击下载配方数据到PLC按钮后，保存成功的前进速度设定值。
8)其他按钮：返回、首个配方、上个配方、下个配方、末个配方、保存、删除、编辑、下载配方数据到PLC 。（用于配方操作）
9)手动速度：范围0-5mm/s,是指是手动前进后退速度，对设备操作不熟练时，应设置小一点，避免切割片撞上工件。
10)直接切割：是普通并且最经济的切割模式，适应大多数材料切割选择。（由顶部状态栏选择）
11)冲击切割：适用于无法找到适当切割片的某种特定材料和硬度相当高的材料，并且磨损的材料容易堵塞切割片，或者切割片的磨料不足，冲击切割可能会导致更高的切割片磨损，但会降低工件过热的风险。（由顶部状态栏选择）。
12)退刀速度：是指冲击切割运行到单次冲击距离后，退后时的速度，设置越大，退回时就越快。
13)退刀距离：最小值为回刀距离。每次冲击完成的快速退回距离。
14)回刀距离：最大值为退刀距离。每次退刀完成的快速前进距离。

名称	规格
切割片	标配φ200xφ32x0.9
主轴转速	500-3000r/min（选配500-5000r/min）
进给速度	0.01-3mm/s
手动进给速度	0-15mm/s
后退速度	0-15mm/s
冲击切割距离	0.1-2mm

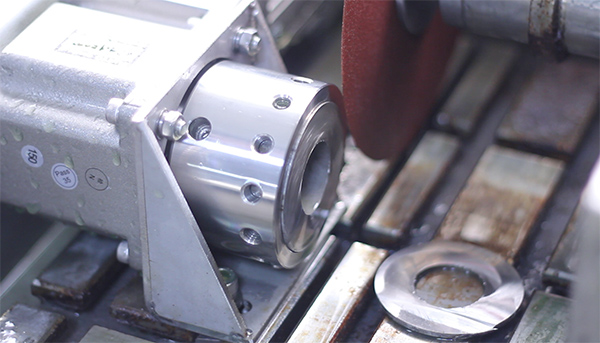

R轴旋转速度	0-10rad/min
R轴夹持直径	60mm
三相交流异步电机	功率：1.5kw
使用方法数据	可储存12种
电源：	AC220V 50HZ
外形尺寸	750×860×430mm
重量	130KG
