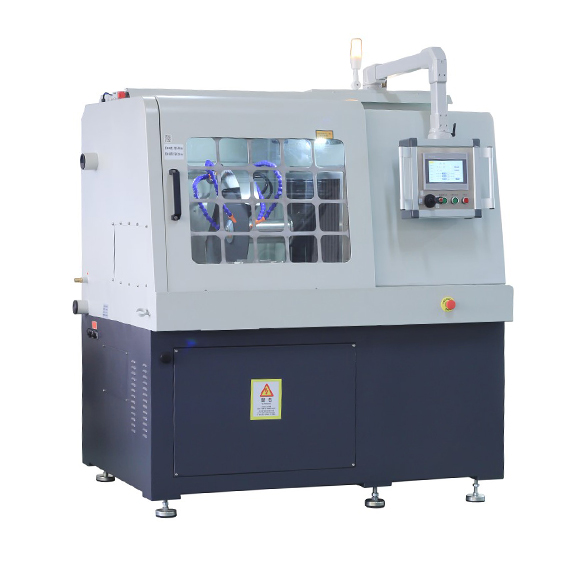

WQG-500ZAYAXA超大型全自动金相切割机，采用直径500毫米的切割片，是目前切割能力较大的切割机之一。适用于切割各种金属，非金属材料的试样，以便观察材料金相、岩相组织。本机切割过程自动化、噪音低、操作简便，安全可靠，完成满足现代试验室制作大型工件切割要。

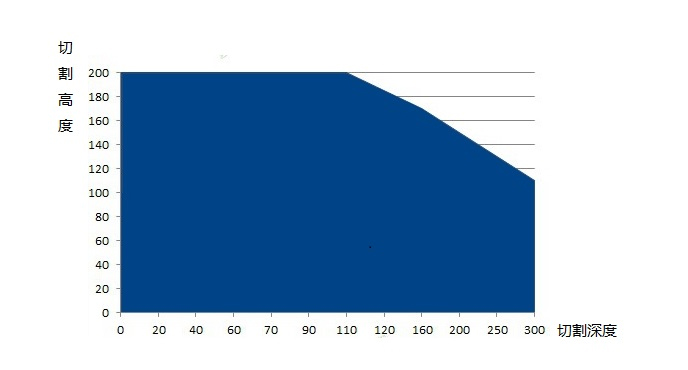

1.超大切割能力，最大切割直径φ200mm；
|
切割范围 （最大值） |
直径/高度，长度 |
|
○ |
φ200mm |
|
□ |
100mmx300mm |
|
□ |
50mmx350mm |

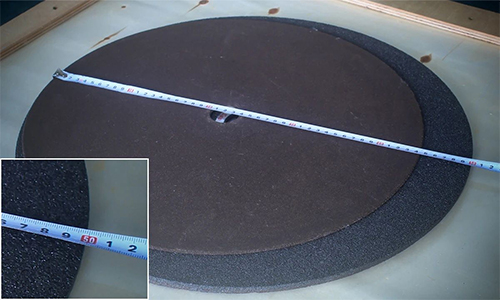

2.可使用大切割片，直径500毫米；
 |

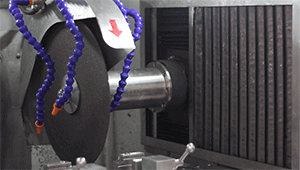

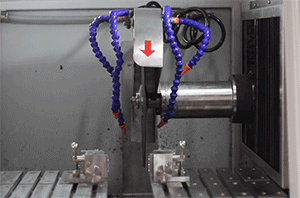

3.切割模式：手动，Y轴直线，Z轴直线,Y轴冲击，Z轴冲击
4.三轴全自动，采用高精度步进电机，伺服电机控制
   |

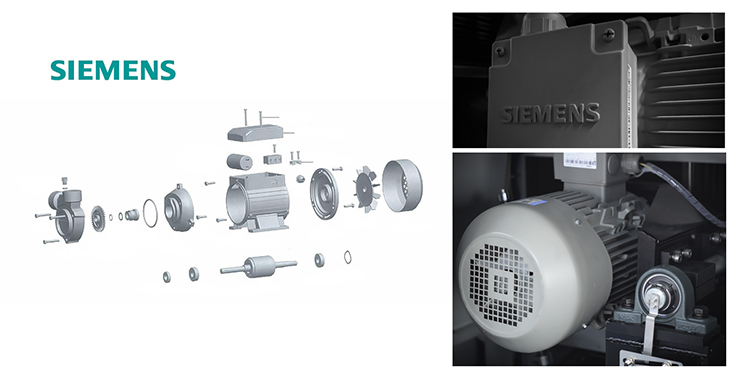

5.西门子电机及PLC可编程控制器，变频调速500~3000转/分
 |

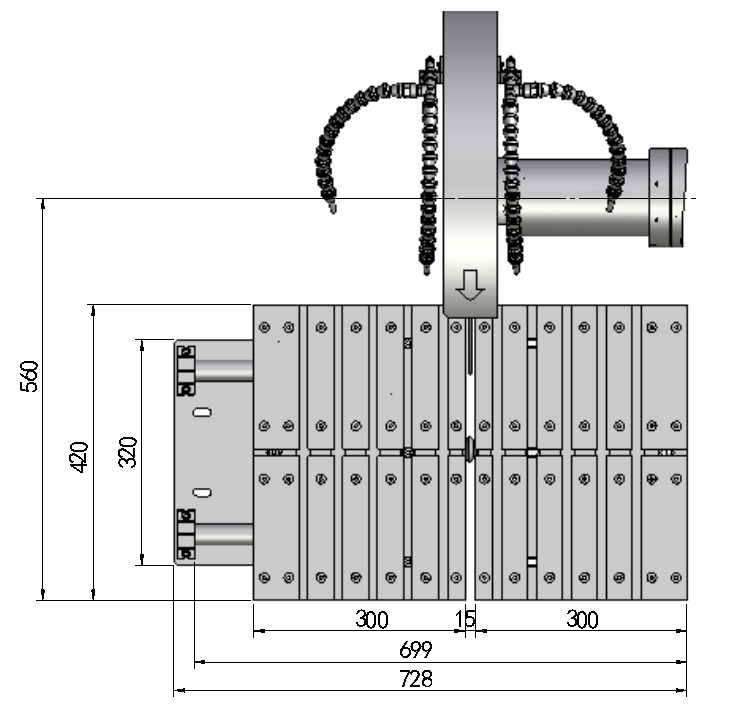

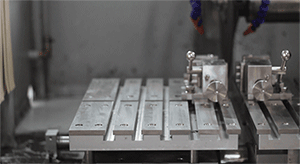

6.超大工作台及切割仓
|
1 |
切割模式 |
砍式切割、平推式切割、冲击式切割 |
|
2 |
进给模式 |
连续进给、脉冲式进给、手动进给 |
|
3 |
切割电机 |
西门子，7.5KW |
|
4 |
变频调速 |
500~3000转/分 |
|
5 |
PLC |
西门子，液晶触摸屏、按钮， |
|
6 |
切割片规格 |
500*5*32mm |
|
7 |
最大切割直径 |
Φ200mm |
|
8 |
切割速度 |
0.01~3mm/s |
|
9 |
轴移动 |
Z、Y轴伺服电机控制；X 轴步进电机控制 |
|
10 |
最大行程 |
Z轴150；Y轴330mm； X轴145mm |
|
11 |
切割室尺寸： |
830mm×1040mm |
|
12 |
切割夹具 |
快速推拉式一组，钳口高度60mm |
|
13 |
冷却装置 |
四路冷却水、一路冷却水枪 |
|
14 |
循环水箱 |
磁性过滤 |
|
15 |
照明 |
双机床工作照明灯 |
|
16 |
电源 |
380V/ 50Hz |
|
17 |
外形尺寸 |
2253mm×1270mm×1955（长×宽×高） |
|
18 |
重量 |
700公斤 |
