产品简介：

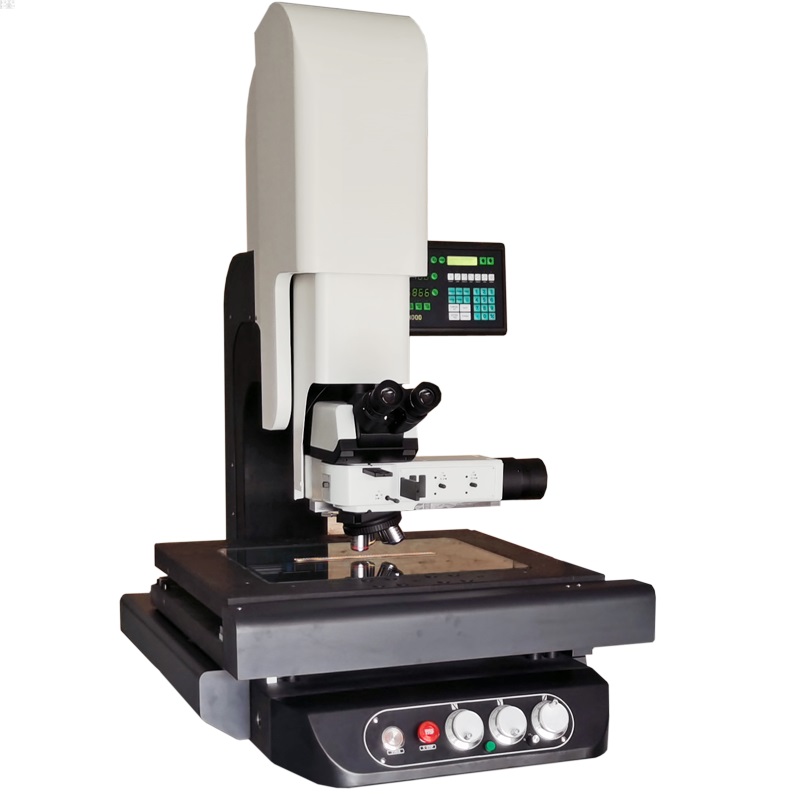

本司最新推出的WV-3020CS系列全自动三轴电动手脉金相测量显微镜，专为高端全自动金相量测市场量身定制，其具有高倍观察测量、CNC编程、精准定位、重复测量、SPC报表统计、自动测量结果输出等功能，能快速高效地解决高倍观察量测产品的批量检测需要。
● 本机X、Y、Z三轴均为伺服驱动，由鼠标、键盘及摇杆操纵，通过本司专用的全自动金相测量软件，具有自动边缘提取、自动理匹、自动对焦、测量合成、影像合成等人工智能技术；可在使用夹具或工件随意放置的情况下，进行批量检测；
● 独家使用专业订制的高精准细分脉冲金相测量电机，三轴均可转换通过电脉精准控制，可以实现快中慢三档调速来控制XYZ三轴移动；而在选择低速档时，我们让电机脉冲量的最小化设置跟传动机构的最优化调校，可以保证机台移动时，精细到0.5UM（甚至更低的分辨率）移动精度，而有效地杜绝金相显微镜在高倍率下Z轴无法精准对焦及XY无法精准抓取产品图像边缘的现象不再发生！
产品特点：
● 由移动工作台、三轴电子光栅尺和运动专用控制盒组成数据传动控制系统；
● 双重闭环运动控制，XYZ三轴伺服驱动，软件控制及电动手脉精准控制随机切换；
● 采用全花岗平台结构，外观简洁大方，永不变形，永不生锈；
● 具有多种数据处理、显示、输入、输出功能,使观察测量与办公完全结合在一起；
● 标配明场物镜和明场光路（可选配明暗场）；
● Z轴可选配辅助对焦模块实现测高功能；
● 可选配手动鼻轮或电动鼻轮；
● 可支持长工作距离物镜进行对接；
● 采用优异的无限远光学系统，提高成像衬度和清晰度，用户可以得到鲜明、清晰的高对比度图像，可实现明暗场，偏光，微分干涉等多种成像。
技术参数
主体规格
◆X坐标行程: 300（mm）
◆Y坐标行程：200（mm）
◆Z坐标行程: 150（mm）
◆基座材质：花岗岩，移动平台：花岗岩
◆X、Y坐标测量示值误差≤（2.5+0.02L）µm ，L为被测长度(单位：mm)
◆X、Y、Z数显分辨率：0.0005mm(可选配0.0001)
◆透射照明光源：平行光LED冷光源
◆反射照明光源：可变视场光阑与孔径光阑，均可调中心，带滤色片插槽与偏光装置插槽；
◆可根据客户产品不同而选择DIC微分干涉功能、明暗场及电动鼻轮等配置。
目视系统
◆物镜放大倍数：五孔旋转器，标配5X、10X、20X、50X无限远长工作距离明场金相物镜
◆目镜放大倍数：10X( 单、双目同)
◆总放大倍数： 50X-500X（包括畸变在内的）
◆物镜放大倍数误差：放大率误差≤0.08%
影像系统
◆摄像机接口：C型接口，可调焦
◆CCD：630万高清数字相机（自带软件可显示影像视窗及二维尺寸量测）
◆综合影像最大放大倍数：1000X以上
图像及测量系列功能
◆视频的实时播放，停止功能
◆自动白平衡、自动曝光功能
◆视频采集功能（支持BMP\JPG等存储模式）、包括静态捕获、动态录像
◆视频参数设置功能（RGB设置、对比度调节、曝光设置、偏移量设置、gamma调节等等）
◆视频缩放显示及视频大小控制功能
◆视频上下、左右反转功能
◆图像定时采集功能
◆可任意修改图片及录像保存路径
图像处理功能
◆图像模糊及锐化
◆亮度\对比度调节
◆RGB增益调节
◆镜像旋转功能
图像测量功能:支持动态和静态两种测量方式
◆直线、曲线的长度测量
◆面积、周长测量
◆圆的半径、周长和面积的测量
◆任意多边形的周长面积测量
◆角度测量
◆平行线间距测量
◆文本输入功能
◆测量微调功能
◆删除图元功能
◆标记选择功能
◆撤销和重做功能，用户操作有误时，方便修改
◆测量数据可精确到小数点
◆测量数据及图片可导入到Word或Excel中
