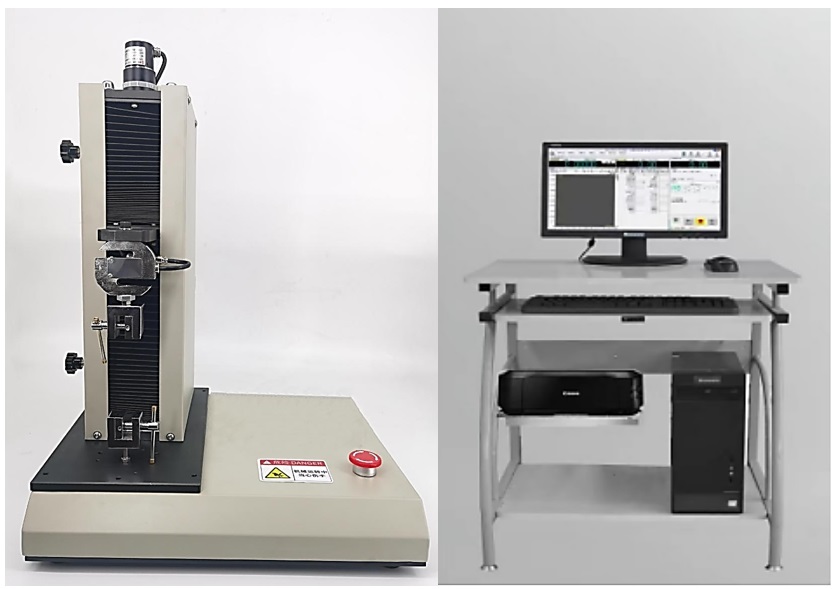

(图片仅供参考,具体试验附具以实际为主)
产品简介
该系列万能试验机是一款桌上型小型微机控制试验机,体积小巧,便于将试验机放置桌上,操作人员坐椅子上轻松操作。
主要用于各种金属、非金属及复合材料进行力学性能指标的测试。采用精密的自动控制和数据采集系统,实现数据采集和控制过程的全数字化调整。在拉伸压缩试验中,检测材料的最大承载拉压力、抗拉压强度、伸长压缩变形、延伸率等技术指标。以上检测参数在试验结束后,由Windows上位机软件根据试验开始时设置的试验参数条件自动计算,同时显示相应的试验结果与试验曲线;各检测参数在试验结束后可查询显示并可打印试验结果。所有试验操作均可以通过鼠标在计算机上自动完成。
该设备应用于金属、胶粘剂、管材、型材、航空航天、石油化工、防水卷材、电线电缆、纺织、纤维、橡胶、陶瓷、食品、医药包装、土工布、薄膜、木材、纸张等制造业以及各级产品质量监督部门,同时还应用于大中专院校进行教学演示工作。
设备符合【GB/T16491-1996】、【GBT232-2010】、【GBT6569-2006】、【GB/T 12833-2006】、【GBT 16491-2008】、【JJG139-1999】 、【JJG 157-1995】、【GB/T 2611-2007】等多种国家及行业标准。
主要特点
试验软件:中文WINDOWS界面,菜单提示,鼠标操作
6种力值单位N、kgf、lbf、gf、kN、tf
3种位移单位mm、cm、in
运行速度可设置(速度可控),分为测力速度和位移速度,根据加载方式区分选择
试样形变量可设置(位移可控),运行至设置形变量后,可延时保持、自动返回初始位置或立即停止
加载力可设置(力值可控),到达预设力停止、预设力保持
提供【通用拉伸试验】、【通用压缩试验】、【通用力保持试验】、【三/四点抗弯试验】、【剥离性能试验】、【撕裂性能试验】、【防水卷材试验】和【电工套管试验】等测试模式
力保持类型测试和压力类型测试(除【三/四点抗弯试验】外)自带PID速度力值双环控制
实时显示位移量、变形量、运行速度、实时力值、峰值力值与试验时间,试验数据和曲线等随试验过程动态显示
试验结果有多种坐标曲线显示:力值-时间、力值-变形、变形-时间
自动变速:试验速度可按预先设定的程序自动变化
合格判断:除自动得出试验结果外,另可根据预设标准值的合格范围,做出合格判断
自动存储:试验数据和曲线自动存储到电脑中,储存数量无限制
试验数据:测试所得数据可查询、导出word或excel格式
试验报告:可按用户要求的格式编制试验报告,形成报表并打印
自带超载保护和限位保护,紧急停机装置,漏电保护装置
主要技术参数
规格 |
WZS-100D |
WZS-200D |
WZS-300D |
WZS-500D |
WZS-1000D |
WZS-2000D |
WZS-3000D |
量程 |
100N |
200N |
300N |
500N |
1000N |
2000N |
3000N |
力值分度值 |
小数点后位数0~5位任意选择 |
位移分度值 |
小数点后位数0~3位任意选择 |
单位 |
力值单位:gf、Kgf、N、KN、tf、Lbf
位移单位:mm、cm和in |
采力频率 |
50HZ |
力值精度 |
≤±0.5% |
行程 |
170mm |
试验空间 |
260mm(不含夹具) |
位移精度 |
≤± 0.05mm |
速度范围 |
1-400mm/min |
速度精度 |
≤±1% |
动力系统 |
步进电机 |
电源 |
交流220V 50HZ |
尺寸 |
450*380*640mm |
重量 |
48kg |

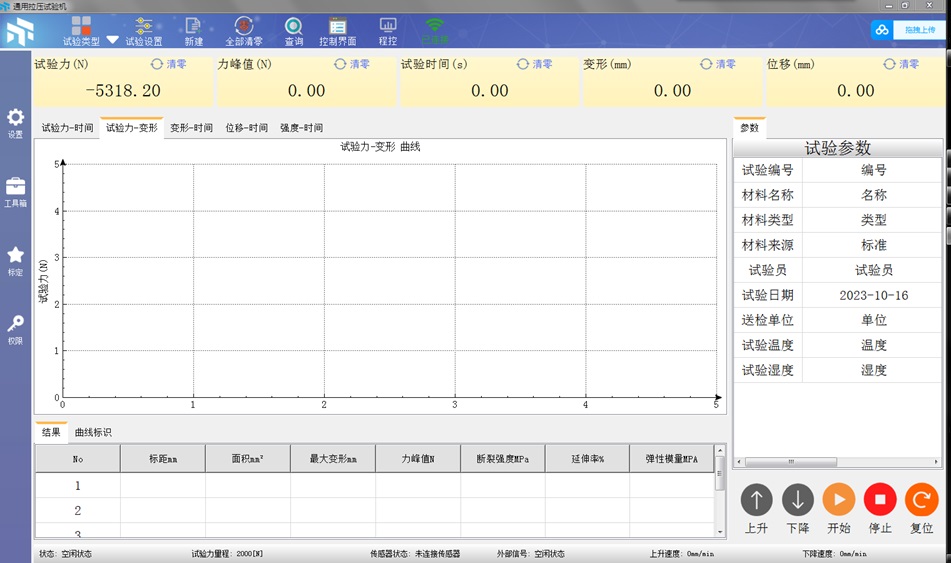

上位机操作界面展示
配置清单
序号 |
名称 |
单位 |
数量 |
1 |
全数字控制系统 |
套 |
1 |
2 |
基于Windows操作系统的计算机控制软件 |
套 |
1 |
3 |
步进电机 |
套 |
1 |
4 |
减速系统 |
套 |
1 |
5 |
高精度负荷传感器 |
只 |
1 |
6 |
精密滚珠丝杠副 |
套 |
2 |
7 |
光电编码器 |
只 |
1 |
8 |
标配夹具 |
套 |
1 |
9 |
电脑 |
台 |
1 |
