全自动CNC影像测量仪


全自动CNC影像测量仪

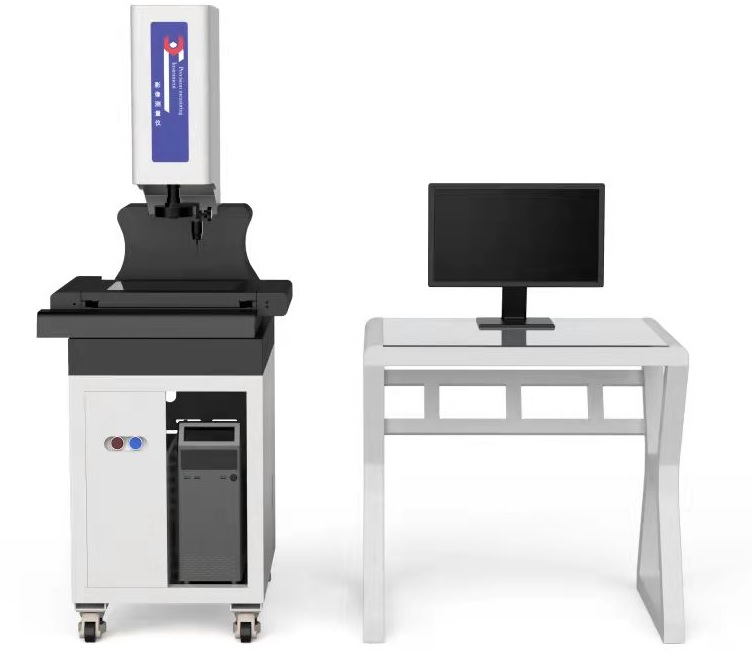

全自动三维影像测量仪专为平面和三维尺寸测量而设计,其最大行程达500×400mm,适用于PCB、LCD、钣金、航空航天等行业的大行程测量。它采用移动桥式结构,汇集了行业内最先进的设计理念,以最完善的设计和最严格的生产流程控制,确保机台的精度和稳定性。

基本参数
影像测量仪
型号 行程(mm) 外部尺寸(mm) 重量(kg) 承重(kg)
VCNC5040 500×400×180 780*880*980 350 35
测量精度

XY轴* Z轴**
(3+L/200)µm (5+L/200)µm
*L表示测量长度,以毫米为单位
**Z轴的机械精度,聚焦的精度与工件表面有很大关系
速度

XY Z
280mm/s 100mm/s
工作环境

温度:20℃±2℃
温度变化:<2℃/hr
湿度:30~80%
振动:<0.002g,<15Hz
电源:200~240Vac,50/60Hz,单相: 700W

配置清单
序号 名称 分项名称 规格及主要技术参数
1 机械本体

主机 影像测量系统, 叁轴CNC控制

2 机械结构

三轴花岗岩主体结构,物理性能稳定

3 光栅尺 SINPO闭合式光栅尺,分辨率1µm

4 导轨 FY-V平行精密滚珠交叉导轨

5 X/Y/Z轴驱动 UWC直流精密伺服电机驱动
6 光学系统

摄像机 彩色工业数字摄像机
7 镜头 1:1可变倍镜头
8 放大倍率 光学放大倍率:0.5~7X
影像放大倍率:21~200X

9 表面光 五环8区LED冷光源,256级亮度可调
10 轮廓光 LED冷光源,256级亮度可调
11 软件系统 ZONSON2D 测量软件 CNC版
12 电控系统

UWC4000I电控系统 CNC版
13 操作手柄

影像测量仪专用手柄

14 轴承配件 日本NSK高速轴承 日本NSK高速轴承
15 限位开关件 日本欧姆龙点限位开关 日本欧姆龙点限位开关
16 联轴器 日本米思米联轴器 日本米思米联轴器
17 附件

操作电脑 设备工业电脑
18 出厂合格证 经德迅校验合格
19 软件优盘 软件备份优盘
20 保修说明书

仪器配置重点介绍

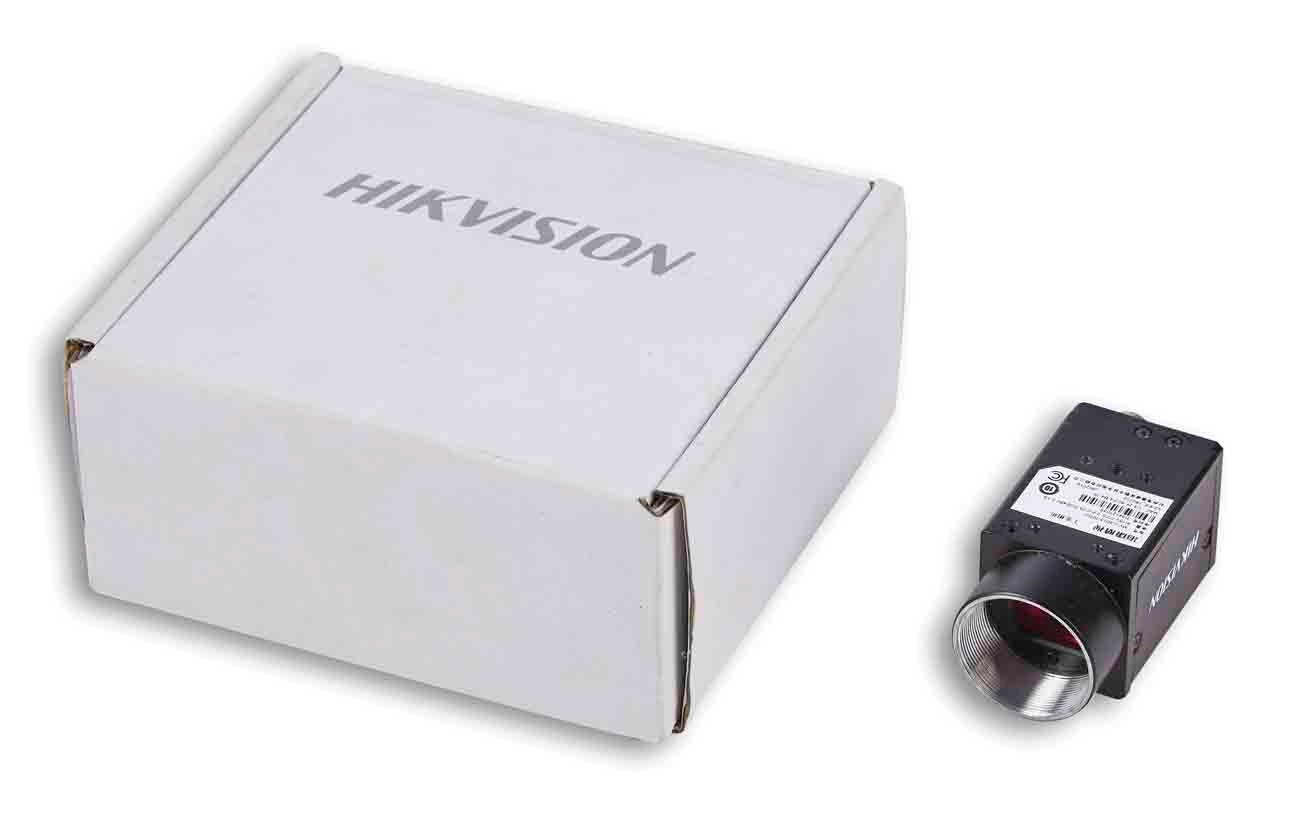

1、摄像头:  海康威视千兆网高速数字相机
优势:千兆网数字高速传输像素数据  不需要搭载视频图像卡 ,
清晰度 细腻度 抗干扰能力以及传输速度完美 PK需要搭载图像卡的模拟相机
影像测量仪摄像头

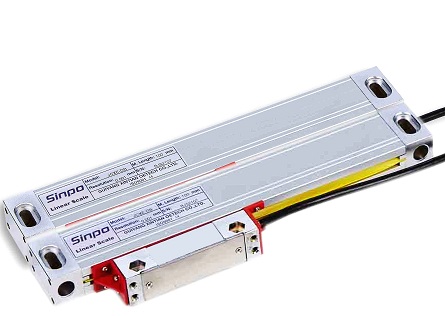

2、光栅尺:SINPO 闭合式光栅尺,分辨率1µm
稳定度强 使用广泛性 完美PK其他品牌
影像测量仪光栅尺

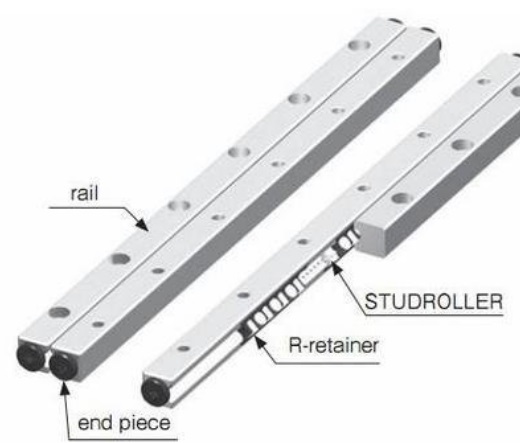

3、导轨:  FY-V平行精密滚珠交叉导轨
优势:订制高平恒交叉导轨  从材料 工艺 稳定性完美PK国内以及小众导轨
影像测量仪导轨

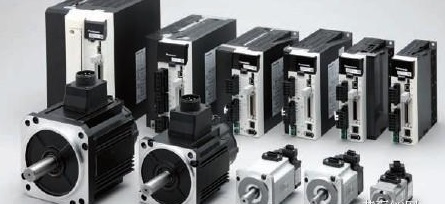

4、电机:精密伺服一体式电机组
优势:精度高、适应性强、定位稳定、运行流畅、使用寿命长  完美PK小众驱动电机
影像测量仪电机

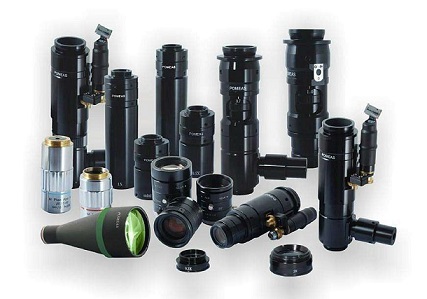

5、镜头:香港普密斯微焦距可变倍镜头
优势:知名品牌 清晰度高 寿命长 选配同轴光 自动变倍 完美PK小众品牌镜头
影响测量仪镜头

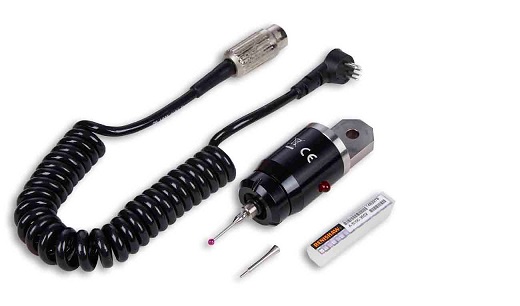

6、三维测头:英国雷尼绍三维MCP 测头+红宝石测针  (选配)
优势:世界顶级知名品牌 寿命长 精度高  完美PK小众品牌三维测头
影像测量仪三维侧头

7、软件系统:ZONSON2D  智能测量软件 支持多语言
优势:国内知名品牌 近20年市场检验 功能强大 操作简单 抓取准确 完美PK小众以及那些操作繁杂的测量软件
影像测量仪软件
仪器特点

移动桥式结构,大行程全自动测量,叁轴CNC控制。
精密花岗岩机台,精度高、稳定性好。
全鼠标、手柄式的自动化控制,简单易用。
SINPO闭合式光栅尺,精度高、稳定性好。
可变倍光学镜头,可实现变倍测量。
可程控5环8区环形表面光源,LED轮廓光源。
自动对焦测高,可加装接触式测头。
ZONSON2D全自动影像测量软件。
提供多种规格标准配置,并可根据要求进行个性化定制。

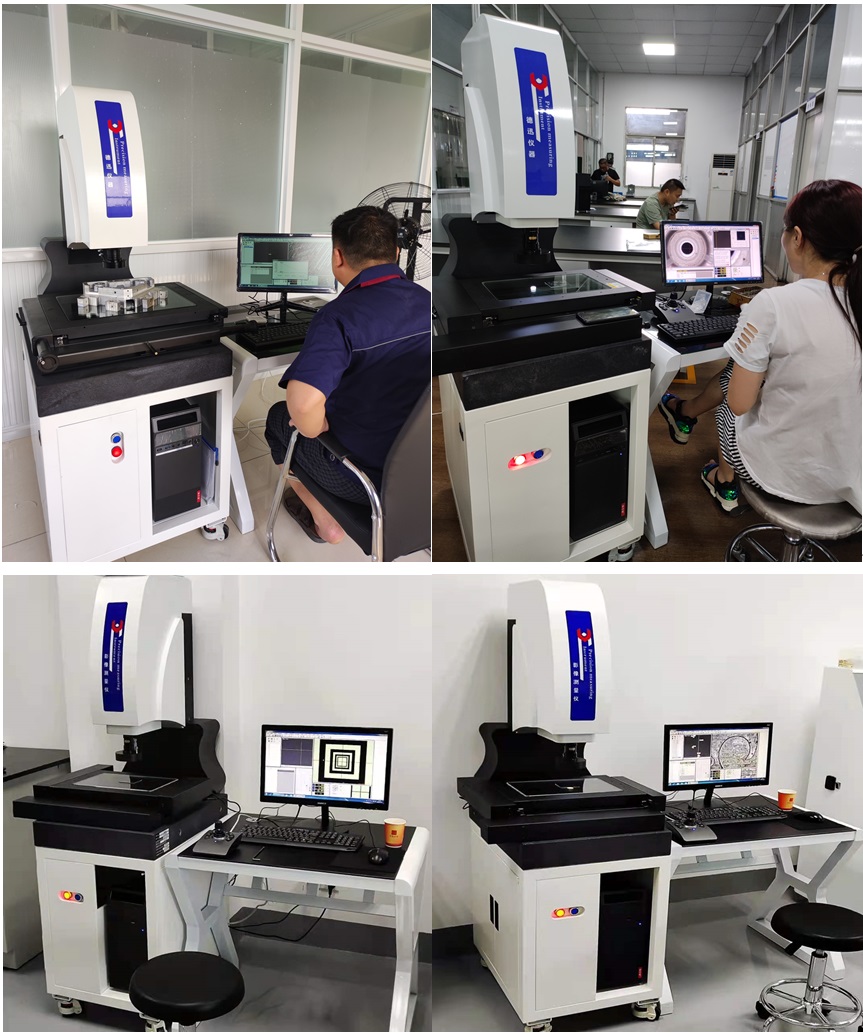

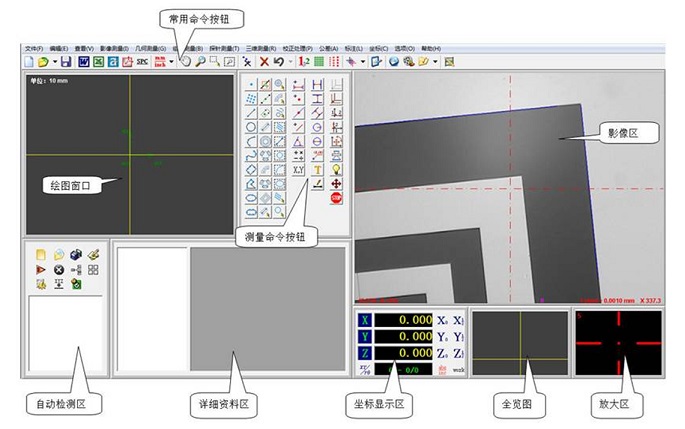

软件系统

基本测量功能
1. 可测量几何、点、线、圆(最大、最小和平均)、弧、样条曲线、椭圆、矩形、四边形、槽、R角、环、间距、距离、点等等。
2. 构建:中心点、极值点、端点、交点、两点连线、平行线、垂线、切线、平分线、中心线、合并、轮廓分割、半径画圆、三线内切圆、两线半径内切圆等。
3. 影像测量工具:绘图点、最近边缘点、聚焦点、圆形框取点、最佳边缘点、最近点、整体提取、多段提取、纹理分割、多段纹理分割、电子卡尺、快速整理取圆、开放轮廓线、最大闭合轮廓线、最近闭合轮廓线。
4. 形位公差:直线度、圆度、位置度、平行度、垂直度、倾斜度、同心度等。
5. 坐标系:夹具定位坐标系、点线、两点X、两点Y、三点、两线、图像配准坐标系;平移、旋转、手工调整坐标系。

编程与自动化操作
1. 可生成任务进行全自动批量测量,并支持自动和手工交互操作。
2. 镜头可手动变倍,变倍后无需重新校正。
3. 光源实现自动控制,支持自动打光。
4. 支持表面光五环八区、轮廓光的各区段自动控制。
5. 可快速自动聚焦,聚焦测量高度。
输出及数据统计
1.可输出Word、Excel、TXT报表和AutoCAD文件。
2.支持实时输出至excel模版,可定制模版。
3.可以只输出最后一次任务运行的数据。
4.运行任务时自动生成.rst格式文件,记录任务运行的详细信息。
5.运行完打印:任务运行完直接打印。
6.输出任务数据到文件:输出任务运行结果至文本中,同名任务的数据输出至同文件。
7.可按指定目录,根据任务名称自动输出任务结果至csv文本中,便于同种工件结果的统一分析。SPC统计功能,导入rst文件,可进行有效的品管控制。
8.基元属性区域,实时显示当前正在测量的基元数据。
9.基元超差区,分类显示正常基元,超差基元,未测量基元等等。

其他增强型功能
1. SPC:对测量数据管制分析。
2. 全景扫描:任意选择区域进行影像的扫描拼图。
3. 图纸比对:可载入图纸与测量数据进行比对。
4. 试验筛:自动取样扫描试验筛,生成任务,运行结果直接分析输出。
5. 温度补偿:根据环境温度与标准温度差值,计算膨胀系数,使得结果更精确。
6. 聚焦测高:用聚焦方式测量高度差。
7. 自动轮廓提取:给定起始结束点,对指定轮廓进行提取。
8. 显示边缘图:显示图像的边缘轮廓,快速查看边缘情况。
9. 十字线提取模式:多种显示模式,十字,井字,圆形,网格,方便快速比对。
10. 导航:图片导航,类似于电子地图,可快速定位。
11. 导入CAD图纸:可导入DXF图纸,与CAD互相导入导出,完成图形处理。
12. 3D显示:显示图像的三维状态。
13. 可多语言切换:简体、繁体、英语、日语、韩语。
14. 镜头标定:自动镜头校准,省去繁琐的完全标定步骤。
15. 各种快捷键操作,常用快捷键一应俱全,软件更易用。
16. 系统设置中各种细节设置选项。
