硬度是指定橡胶最常用的特性之一。用于测量橡胶硬度的最常用的量规是硬度计和IRHD计。用硬度计测量的橡胶硬度以肖氏A单位表示。扁平的圆锥通过弹簧压入橡胶表面。当使用IRHD计进行测量时，使用IRHD单位，通过将一定的质量加载到橡胶的表面，将球压入橡胶的表面。两种测量方法几乎没有关联。在本文中，您可以阅读有关测量橡胶硬度的更多信息。
橡胶硬度标准
以下标准用于确定橡胶的正确硬度：
ISO 48 ISO 7619-1 ISO 868 ASTM D1415 ASTM 2240
用IRHD计测定橡胶的硬度

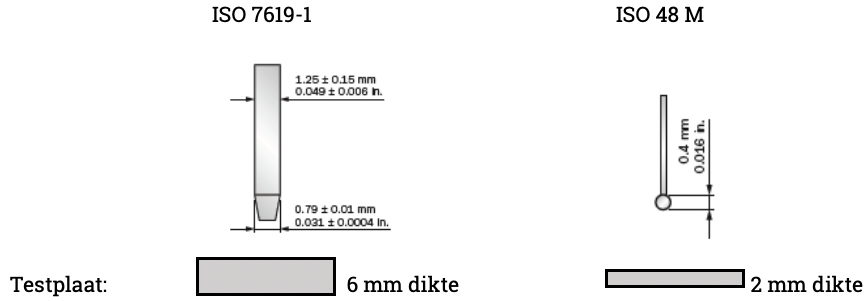

在欧洲，通常使用ISO 48标准和IRHD单位来确定硬度。主要使用IRHD-M（微型），其中测试材料的标准厚度为2毫米。IRHD-M方法的主要优点是，与肖氏A测量相比，橡胶的硬度也可以在最终产品上进行测量。这样，可以将不同产品的硬度相互比较。产品形状的影响最小。
IRHD-M测量对于O形圈的测量尤为常见。有特殊的工具可以将测量针准确地定位在中间。否则，很容易在凸面上产生偏差。
确定橡胶的邵氏A硬度
最常用的方法是邵氏A测量。此测量遵循ISO 7619-1标准，其中测试材料的厚度为6 mm。该方法的缺点是对于较小和较薄的产品，无法测量橡胶的硬度。因此，肖氏A的硬度是在特制的测试板上测量的。这些测试板由与物品本身相同的材料制成。这是通过具有标准生产方法的专用实验室设备完成的。这样，可以轻松地将来自不同配方的数据进行相互比较。几乎不可能在不同产品之间进行比较。在最终产品上进行测量时，产品的形状会影响测量结果，
硬度：橡胶的重要参数
硬度是大多数客户（从制药行业的客户到汽车行业的客户）控制的少数橡胶参数之一。由于再现性有限，硬度主要是材料性能，而不是产品性能。然而，*最终用户的看法而言，这是成品的决定性特征。
