布氏硬度

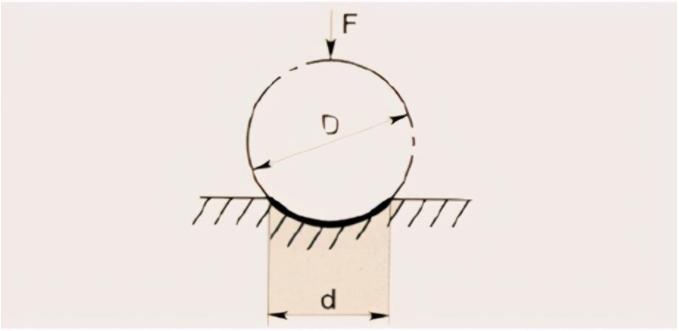

测试用压头：HBS和HBW的区别是压头的不同。HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的材料。
适用范围：适用于硬度较低的金属材料，如退火、正火、调质钢、铸铁及有色金属的硬度。
优点：测量误差小，数据稳定;
缺点：压痕大，不能用于太薄件或成品件。
优点：
布氏硬度试验的优点是其硬度代表性好，由于通常采用的是10mm直径球压头，3000Kg试验力，其压痕面积较大，能反映较大范围内金属各组成相综合影响的平均值，面不受个别组成相及微小不均匀度的影响，因此特别适用于测定灰铸铁、轴承合金和具有粗大晶粒的金属材料。它的试验数据稳定，重现性好，精度高于洛氏，低于维氏。此外布氏硬度值与抗拉强度值之间存在较好的对应关系。
布氏硬度试验的优点是硬度代表性好，布氏硬度试验一般采用的硬质合金球压头直径比较大试验力可以高达3000kg，其压痕面积比较大，能排除金属材料微小池同内组成相的差异影响，全面反映出多晶体的金属材料的综合 能的平均值，因此特别适用于灰铸铁、退火钢，轴承合金等晶粒粗大的金属材料的测定，试验数据重复性好，结果也稳定。并且研究表明佰氏硬度值 抗拉强度值之间存在较好的对应关系 。
缺点：
布氏硬度试验的缺点是压痕较大，成品检验有困难，试验过程比洛氏硬度试验复杂，测量操作和压痕测量都比较费时，并且由于压痕边缘的凸起、凹陷或圆滑过渡都会使压痕直径的测量产生较大误差，因此要求操作者具有熟练的试验技术和丰富经验，一般要求由专门的实验员操作。
