硬度换算表_硬度对照表

  硬度换算表也叫硬度对照表,是个硬度单位之间的换算,最常用的是金属硬度换算表,也有邵氏硬度换算表。

硬度计有很多种,在实际测试硬度过程中,客户不可能所有的硬度计都配齐,下面有3种情况常用到硬度换算表。
1、比如:客户只买了一种硬度计,但想知道另一种硬度,那就需要用到硬度对照表,来对比查找下相对应的硬度。
2、比如:客户的工件比较薄,要求HRC洛氏硬度,但洛氏硬度计会把工件打穿,只能用维氏硬度计来测试,那就需要用到硬度换算表。
3、比如:客户买的是简单的硬度计,机器没有个硬度自动转换功能,只能用硬度对照表对照下。

数显硬度计,一般都具有各硬度标尺转换功能,比如数显洛氏、数显维氏、数显布氏、数显巴氏、里氏等都可以实现洛氏HR、布氏HB、维氏HV、巴氏HBa等硬度之间的转换。

下面是:洛氏硬度对照表,硬度对照表,ASTM金属硬度换算表

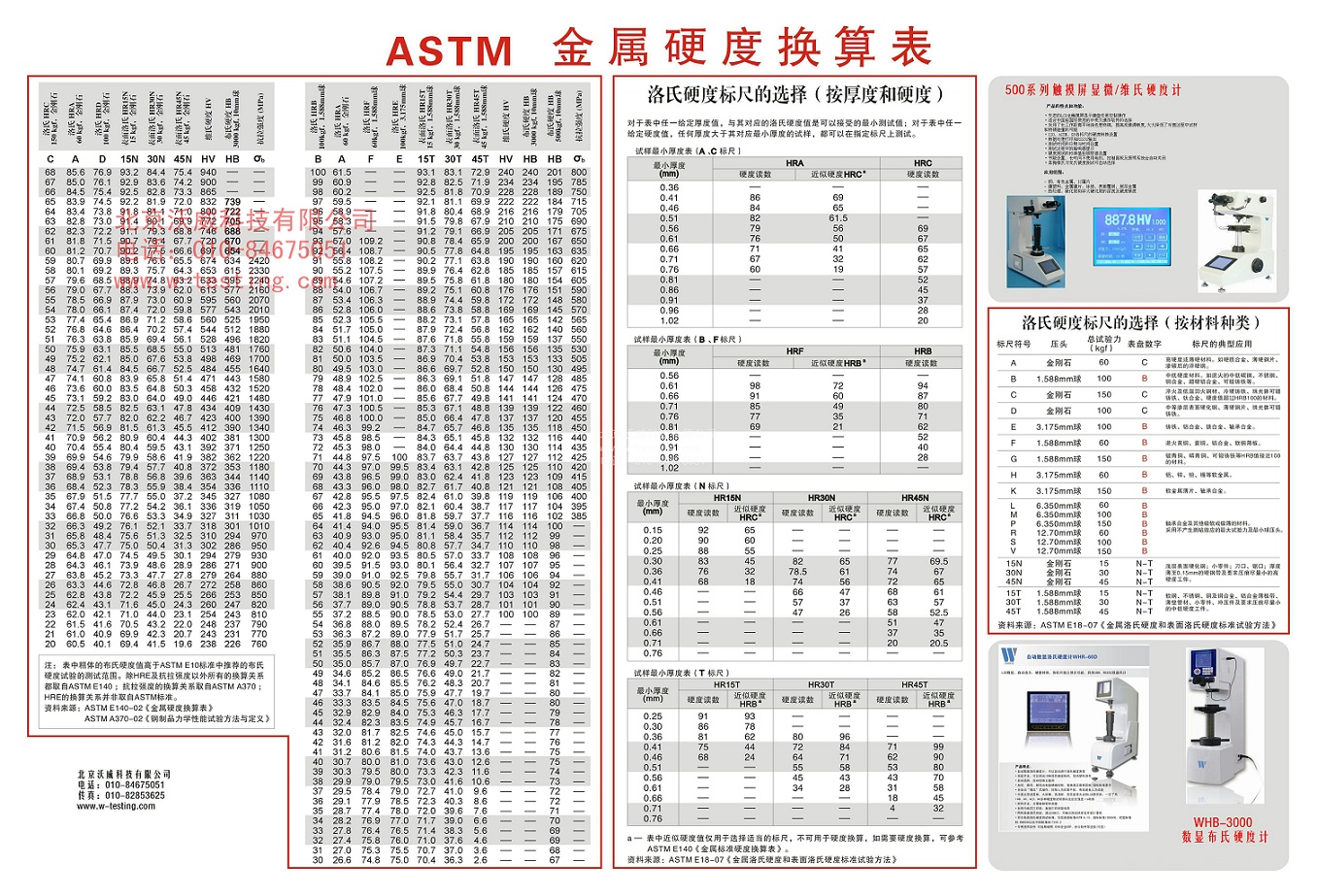

ASTM 金属硬度换算表(目前权威广泛常用的硬度换算表)
在美国材料试验学会(ASTM)压痕硬度试验委员会的主持下,会同美国金属学会(ASM),美国汽车工程师学会(SAE)共同审定出版了金属硬度对照表,新的针对各种不同材料的硬度对照表发表于美国材料学会标准ASTM E140-02,标题是“标准金属硬度换算表”。

点击:硬度换算表,查看大图,比较全面的硬度换算表:联系13611024148

下面是几种常见的对照关系表:

1、<<标准硬度HLD/HRC/HRB/HV/HB/HSD转换换算表副本>>-----便携式里氏硬度计转换常用。

2、根据德国标准DIN50150,以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表:




抗拉强度
Rm
N/mm2
维氏硬度
HV
布氏硬度
HB
洛氏硬度
HRC
250 80 76.0 -
270 85 80.7 -
285 90 85.2 -
305 95 90.2 -
320 100 95.0 -
335 105 99.8 -
350 110 105 -
370 115 109 -
380 120 114 -
400 125 119 -
415 130 124 -
430 135 128 -
450 140 133 -
465 145 138 -
480 150 143 -
490 155 147 -
510 160 152 -
530 165 156 -
545 170 162 -
560 175 166 -
575 180 171 -
595 185 176 -
610 190 181 -
625 195 185 -
640 200 190 -
660 205 195 -
675 210 199 -
690 215 204 -
705 220 209 -
720 225 214 -
740 230 219 -
755 235 223 -
770 240 228 20.3
785 245 233 21.3
800 250 238 22.2
820 255 242 23.1
835 260 247 24.0
850 265 252 24.8
865 270 257 25.6
880 275 261 26.4
900 280 266 27.1
915 285 271 27.8
930 290 276 28.5
950 295 280 29.2
965 300 285 29.8
995 310 295 31.0
1030 320 304 32.2
1060 330 314 33.3
1095 340 323 34.4
1125 350 333 35.5
1115 360 342 36.6
1190 370 352 37.7
1220 380 361 38.8
1255 390 371 39.8
1290 400 380 40.8
1320 410 390 41.8
1350 420 399 42.7
1385 430 409 43.6
1420 440 418 44.5
1455 450 428 45.3
1485 460 437 46.1
1520 470 447 46.9
1555 480 (456) 47.7
1595 490 (466) 48.4
1630 500 (475) 49.1
1665 510 (485) 49.8
1700 520 (494) 50.5
1740 530 (504) 51.1
1775 540 (513) 51.7
1810 550 (523) 52.3
1845 560 (532) 53.0
1880 570 (542) 53.6
1920 580 (551) 54.1
1955 590 (561) 54.7
1995 600 (570) 55.2
2030 610 (580) 55.7
2070 620 (589) 56.3
2105 630 (599) 56.8
2145 640 (608) 57.3
2180 650 (618) 57.8
  660   58.3
  670   58.8
  680   59.2
  690   59.7
  700   60.1
  720   61.0
  740   61.8
  760   62.5
  780   63.3
  800   64.0
  820   64.7
  840   65.3
  860   65.9
  880   66.4
  900   67.0
  920   67.5
  940   68.0



3、巴士硬度和韦氏硬度及其对照关系:

      韦氏硬度W-20系列铝合金韦氏硬度计(又称钳式硬度计),是一种轻便的,可以现场快速测试铝合金硬度的仪器。测试迅速,简便,一卡即可,硬度值直接读出,符合中国有色标准YS/T420和美国标准ASTM B647,是标准YS/T420推荐的两种仪器。

W-20系列铝合金韦氏硬度计适于测试铝合金型材、管材和板材,特别适于在生产现场、销售现场或施工现场对产品硬度进行快速、非破坏性的合格检查。标准硬度块经过标准硬度机的检测,附有检测报告。韦氏硬度值可换算成常用的维氏、洛氏、布氏硬度及抗拉强度值。

巴士硬度:巴柯尔(Barcol)硬度(简称巴氏硬度)早由美国BARBER-COLMAN公司提出,是近代国际上广泛采用的一种硬度门类,以特定压头在标准弹簧的压力作用下压入试样,以压痕的深浅表征试样的硬度。巴柯尔硬度计巴氏硬度计934-1)作为专门测量玻璃钢制品、增强或非增强硬塑料、铝及铝合金、黄铜、紫铜等较软金属硬度的专用检测工具,已被大多数或国际组织认可。

美国材料试验协会(ASTM)D2583-75(美国标准K65 227)《用巴柯尔硬度计测试塑料的压痕硬度标准试验方法》,日本工业规范(JIS)K6911-1979《热固性塑料成型及层压板的巴柯尔硬度标准试验方法》,欧洲标准用巴柯尔硬度计测量玻璃钢(GRP)硬度试验方法》。巴柯尔硬度计是各生产单位,计量部门在质量认证,质量控制,计量测试等方面的专用检测仪器。

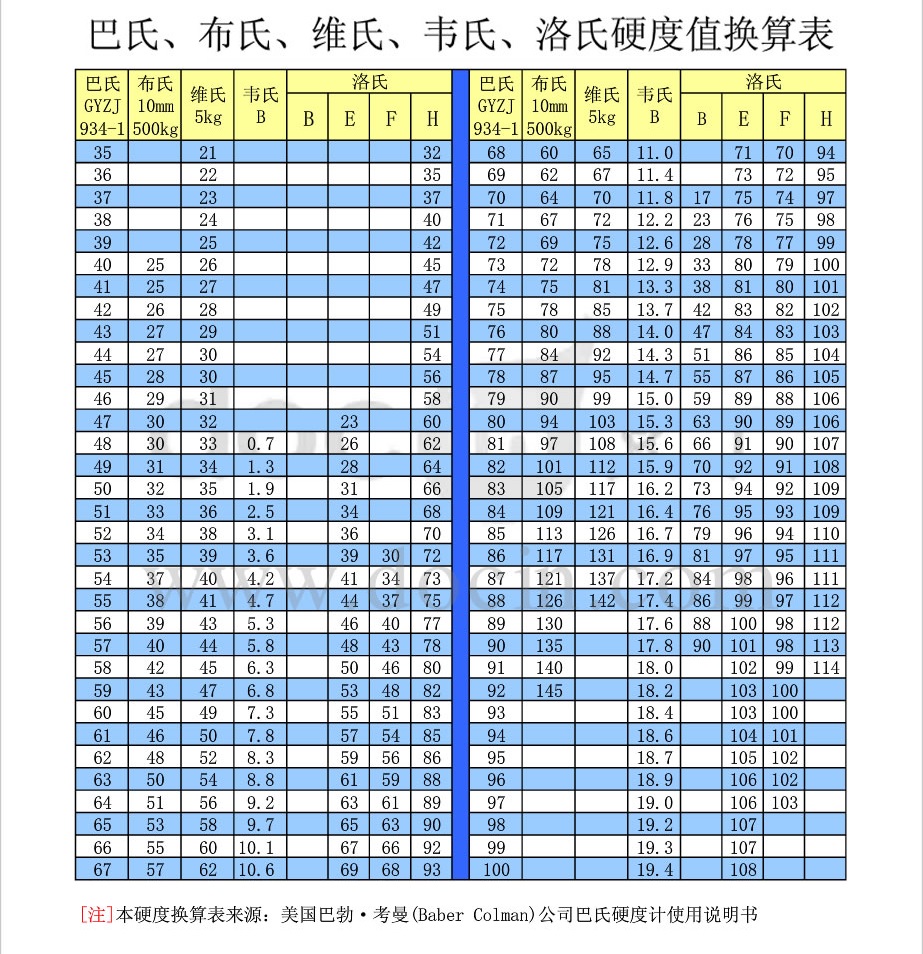

巴氏硬度与布氏、维氏、韦氏、洛氏其他各种硬度粗略关系表:

巴氏
GYZJ
934-1

布  氏
10mm
500kg

维 氏
5kg

韦 氏
B

洛    氏

巴氏
GYZJ
934-1

布  氏
10mm
500kg

维 氏
5kg

韦 氏
B

洛    氏

B

E

F

H

B

E

F

H

35



21



32

68

60

65

11.0



71

70

94

36



22



35

69

62

67

11.4



73

72

95

37



23



37

70

64

70

11.8

17

75

74

97

38



24



40

71

67

72

12.2

23

76

75

98

39



25



42

72

69

75

12.6

28

78

77

99

40

25

26



45

73

72

78

12.9

33

80

79

100

41

25

27



47

74

75

81

13.3

38

81

80

101

42

26

28



49

75

78

85

13.7

42

83

82

102

43

27

29



51

76

80

88

14.0

47

84

83

103

44

27

30



54

77

84

92

14.3

51

86

85

104

45

28

30



56

78

87

95

14.7

55

87

86

105

46

29

31



58

79

90

99

15.0

59

89

88

106

47

30

32



23



60

80

94

103

15.3

63

90

89

106

48

30

33

0.7



26



62

81

97

108

15.6

66

91

90

107

49

31

34

1.3



28



64

82

101

112

15.9

70

92

91

108

50

32

35

1.9



31



66

83

105

117

16.2

73

94

92

109

51

33

36

2.5



34



68

84

109

121

16.4

76

95

93

109

52

34

38

3.1



36



70

85

113

126

16.7

79

96

94

110

53

35

39

3.6



39

30

72

86

117

131

16.9

81

97

95

111

54

37

40

4.2



41

34

73

87

121

137

17.2

84

98

96

111

55

38

41

4.7



44

37

75

88

126

142

17.4

86

99

97

112

56

39

43

5.3



46

40

77

89

130



17.6

88

100

98

112

57

40

44

5.8



48

43

78

90

135



17.8

90

101

98

113

58

42

45

6.3



50

46

80

91

140



18.0



102

99

114

59

43

47

6.8



53

48

82

92

145



18.2



103

100



60

45

49

7.3



55

51

83

93



18.4



103

100



61

46

50

7.8



57

54

85

94



18.6



104

101



62

48

52

8.3



59

56

86

95



18.7



105

102



63

50

54

8.8



61

59

88

96



18.9



106

102



64

51

56

9.2



63

61

89

97



19.0



106

103



65

53

58

9.7



65

63

90

98



19.2



107



66

55

60

10.1



67

66

92

98



19.3



107



67

57

62

10.6



69

68

93

100



19.4



108


[注]表三来源:美国巴勃·考曼(Baber Colman)公司和沃威品牌934-1巴氏硬度计对照表
4、其他硬度对照表:
■钢的布氏硬度的近似换算值
布氏硬度(HB)
10mm3000kgf




(HV)
洛氏硬度(3)



(HS)
抗拉强度
(近似值)MPa(2)
标准球 碳化钨球 洛氏硬度A
载荷60kgf
金刚石圆锥
压印头
(HRA)
洛氏硬度B
载荷100kgf
刚球Ø1.6mm
(1/16in)
(HRB)
洛氏硬度C
载荷100kgf
金刚石圆锥
压印头
(HRC)
洛氏硬度D
载荷150kgf
金刚石圆锥
压印头
(HRD)
- - 940 85.6 - 68.0 76.9 97 -
- - 920 85.3 - 67.5 76.5 96 -
- - 900 85.0 - 67.0 76.1 95 -
- (767) 880 84.7 - 66.4 75.7 93 -
- (757) 860 84.4 - 65.9 75.3 92 -

- (745) 840 84.1 - 65.3 74.8 91 -
- (733) 820 83.8 - 64.7 74.3 90 -
- (722) 800 83.4 - 64.0 73.8 88 -
- (712) - - - - - - -
- (710) 780 83.0 - 63.3 73.3 87 -
- (698) 760 82.6 - 62.5 72.6 86 -

- (684) 740 82.2 - 61.8 72.1 - -
- (682) 737 82.2 - 61.7 72.0 84 -
- (670) 720 81.8 - 61.0 71.5 83 -
- (656) 700 81.3 - 60.1 70.8 - -
- (653) 697 81.2 - 60.0 70.7 81 -

- (647) 690 81.1 - 59.7 70.5 - -
- (638) 680 80.8 - 59.2 70.1 80 -
- 630 670 80.6 - 58.8 69.8 - -
- 627 667 80.5 - 58.7 69.7 79 -

- - 677 80.7 - 59.1 70.0 - -
- 601 640 79.8 - 57.3 68.7 77 -

- - 640 79.8 - 57.3 68.7 - -
- 578 615 79.1 - 56.0 67.7 75 -

- - 607 78.8 - 55.6 67.4 - -
- 555 591 78.4 - 54.7 66.7 73 2055

- - 579 78.0 - 54.0 66.1 - 2015
- 534 569 77.8 - 53.5 65.8 71 1985

- - 533 77.1 - 52.5 65.0 - 1915
- 514 547 76.9 - 52.1 64.7 70 1890

(495) - 539 76.7 - 51.6 64.3 - 1855
- - 530 76.4 - 51.1 63.9 - 1825
- 495 528 76.3 - 51.0 63.8 68 1820

(477) - 516 75.9 - 50.3 63.2 - 1780
- - 508 75.6 - 49.6 62.7 - 1740
- 477 508 75.6 - 49.6 62.7 66 1740

(461) - 495 75.1 - 48.8 61.9 - 1680
- - 491 74.9 - 48.5 61.7 - 1670
- 461 491 74.9 - 48.5 61.7 65 1670

444 - 474 74.3 - 47.2 61.0 - 1595
- - 472 74.2 - 47.1 60.8 - 1585
- 444 472 74.2 - 47.1 60.8 63 1585

429 429 455 73.4 - 45.7 59.7 61 1510
415 415 440 72.8 - 44.5 58.8 59 1460
401 401 425 72.0 - 43.1 57.8 58 1390
388 388 410 71.4 - 41.8 56.8 56 1330
375 375 396 70.6 - 40.4 55.7 54 1270

363 363 383 70.0 - 39.1 54.6 52 1220
352 352 372 69.3 (110.0) 37.9 53.8 51 1180
341 341 360 68.7 (109.0) 36.6 52.8 50 1130
331 331 350 68.1 (108.5) 35.5 51.9 48 1095
321 321 339 67.5 (108.0) 34.3 51.0 47 1060

311 311 328 66.9 (107.5) 33.1 50.0 46 1025
302 302 319 66.3 (107.0) 32.1 49.3 45 1005
293 293 309 65.7 (106.0) 30.9 48.3 43 970
285 285 301 65.3 (105.5) 29.9 47.6 - 950
277 277 292 64.6 (104.5) 28.8 46.7 41 925

269 269 284 64.1 (104.0) 27.6 45.9 40 895
262 262 276 63.6 (103.0) 26.6 45.0 39 875
255 255 269 63.0 (102.0) 25.4 44.2 38 850
248 248 261 62.5 (101.0) 24.2 43.2 37 825
241 241 253 61.8 100 22.8 42.0 36 800

235 235 247 61.4 99.0 21.7 41.4 35 785
229 229 241 60.8 98.2 20.5 40.5 34 765
223 223 234 - 97.3 (18.8) - -
217 217 228 - 96.4 (17.5) - 33 725
212 212 222 - 95.5 (16.0) - - 705

207 207 218 - 94.6 (15.2) - 32 690
201 201 212 - 93.8 (13.8) - 31 675
197 197 207 - 92.8 (12.7) - 30 655
192 192 202 - 91.9 (11.5) - 29 640
187 187 196 - 90.7 (10.0) - - 620

183 183 192 - 90.0 (9.0) - 28 615
179 179 188 - 89.0 (8.0) - 27 600
174 174 182 - 87.8 (6.4) - - 585
170 170 178 - 86.8 (5.4) - 26 570
167 167 175 - 86.0 (4.4) - - 560

163 163 171 - 85.0 (3.3) - 25 545
156 156 163 - 82.9 (0.9) - - 525
149 149 156 - 80.8 - - 23 505
143 143 150 - 78.7 - - 22 490
137 137 143 - 76.4 - - 21 460

131 131 137 - 74.0 - - - 450
126 126 132 - 72.0 - - 20 435
121 121 127 - 69.8 - - 19 415
116 116 122 - 67.6 - - 18 400
111 111 117 - 65.7 - - 15 385

5、邵氏硬度:有翻译邵尔硬度的。

常见的邵氏硬度分为邵氏A型(测量范围0-100HA)和邵氏D型(测量范围0-100HD),邵氏A型应用于软塑料、软橡胶、合成橡胶、打印胶辊等的测量,一般邵氏A型测量不了超出0-90HA硬度量程时候,选用邵氏D型硬度计测量!邵氏D型适用于硬度值高过邵氏A型0-90HA以上的硬度测量,(一般硬橡胶、硬树脂、压克力、玻璃、热塑性塑胶、印刷板、纤维等高硬度材料的硬度测试)。

邵氏硬度的常见标准:
·《橡胶袖珍硬度计压入硬度试验方法》GB/T 531-1999
·《塑料邵氏硬度试验方法》GB/T 2411-80
·国际标准
《Rubber—Determination of indentation hardness by means of pocket hardness meters 》 ISO7619
《Plastics and ebonite—Determination of indentation hardness by means of a durometer(Shore hardness) 》ISO868
·美国标准《Standard Test Method for Rubber Property — Durometer Hardness 》 D 2240-02
·日本标准《Hardness Testing methods for rubber,vulcanized or thermoplastic》JIS K62532

·《邵氏硬度计》检定规程 JJG 304-89
·《邵尔A 型橡胶袖珍硬度计技术条件》HG2369-92
·《硫化橡胶邵尔A 硬度试验方法》GB/T 531-92
· 美国标准《Standard Test Method for Rubber Property ─ Durometer 3 4Hardness 》D 2240-91

基本原理
具有一定形状的钢制压针﹐在试验力作用下垂直压入试样表面﹐当压足表面与试样表面完全贴合时﹐压针面相对压足平面有一定的伸出长度L﹐以L 值的大小来表征邵氏硬度的大小,L 值越大﹐表示邵尔硬度越低﹐反之越高。

计算公式为:   HA=100-L/0. 025。式中HA 为邵氏A 硬度。由公式可知﹐邵氏A 硬度与压针位移量有关。通过测量压针的位移量﹐即可计算出邵氏A硬度值。本硬度计用传感器测量出压针位移量,再通过CPU 计算处理,得出邵氏A 硬度值。

计算公式为: HD = 100 -L/0.025  式中HD 为邵氏D 硬度。由公式可知:邵氏D 硬度与压针位移量有关,通过测量压针的位移量,即可计算出邵氏D 硬度值。本硬度计用传感器测量出压针位移量,再通过CPU 计算处理,得出邵氏D 硬度,并直接显示出邵氏D 硬度值。
