GB/T6031-2017半自动/全自动微型橡胶国际硬度计-M
在橡胶检测行业，针对 O 型密封圈、薄橡胶试片、微型橡塑零件这类小型试样，普通邵氏硬度计、常规 N 型 IRHD 硬度计因为压头尺寸偏大，极易出现试样变形、数据离散、测试无效等问题。
M 法微型国际橡胶硬度测试依据 GB/T 6031‑2017、ISO 48:2010 标准，专门用于小尺寸硫化橡胶、热塑性橡胶硬度检测，北京沃威两款微型 IRHD 硬度计（半自动 W‑IRHD‑M、全自动微型 IRHD 硬度计）均遵循 M 法测试规范，二者测试标准、压头参数、力值体系完全一致，核心差异集中在试样定位自动化等级，适配不同检测量级的企业实验室。
GB/T6031-2017微型橡胶国际硬度计-M IRHD，有两款，一款半自动，一款全自动。

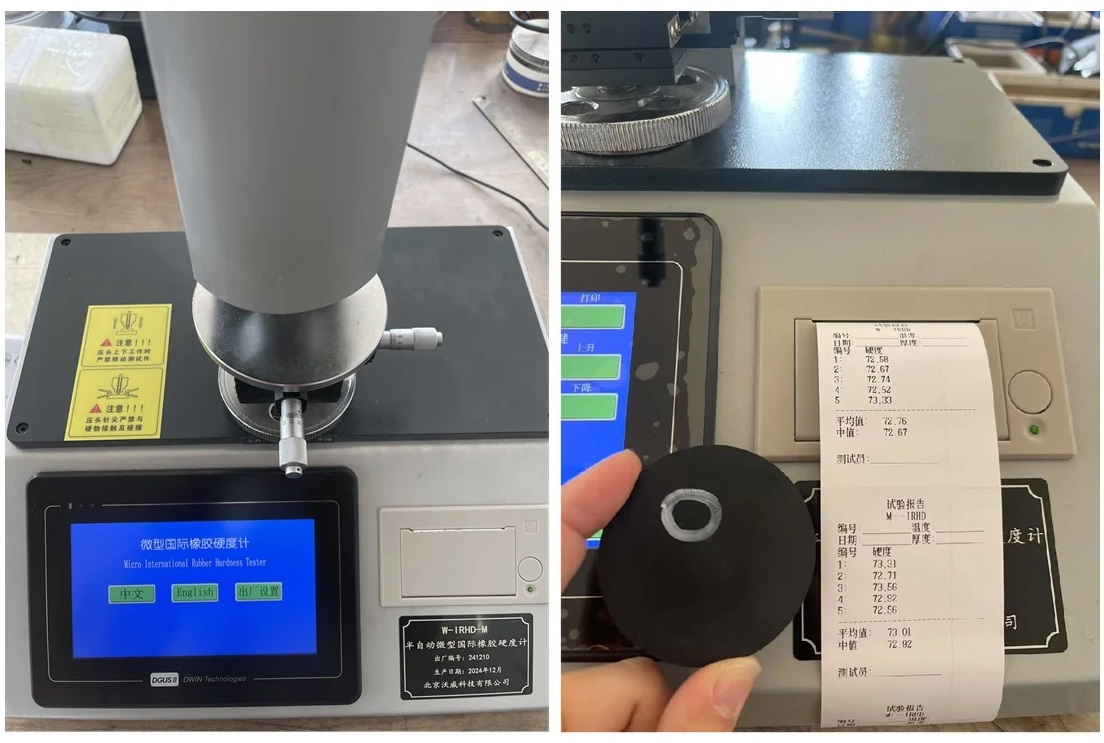

1、GB/T6031-2017 半自动微型橡胶国际硬度计-M IRHD

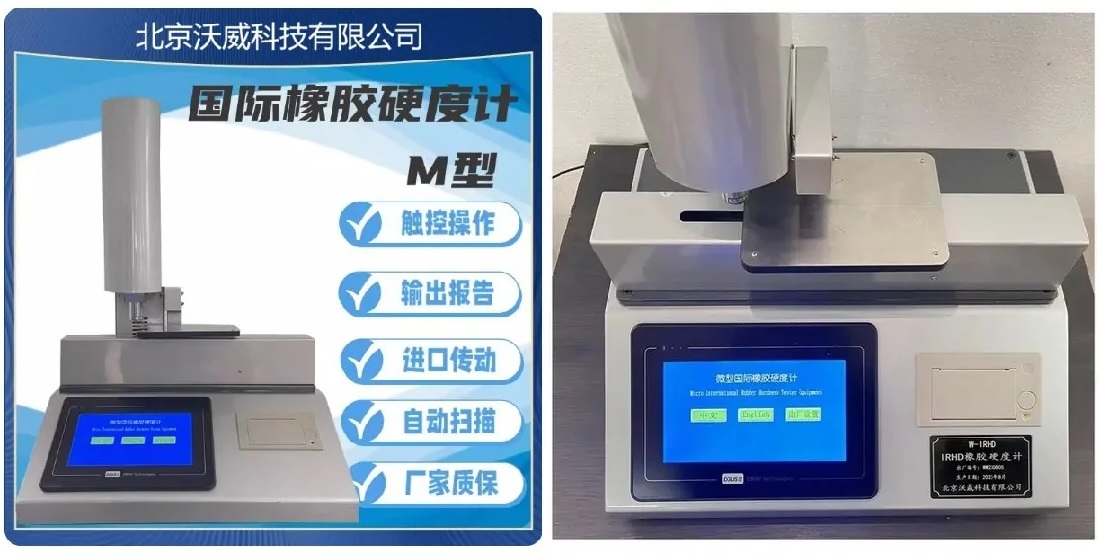

2、GB/T6031-2017 全自动微型橡胶国际硬度计-M IRHD
一、M 法微型 IRHD 测试基础说明
M 法是 N 法按比例缩小的硬度检测方案，球形压头直径仅 0.395±0.005 mm，整套力值严格匹配国标要求：接触力 8.3±0.5 mN、压入力 145±0.5 mN、压足力 235±30 mN，标准保压时间 30 s。 可测试试样厚度范围 1‑15 mm，试样厚度不足 1 mm 允许双层叠加；最小可测线径 0.8 mm 的 O 型圈；硬度测量区间 30‑95 IRHD，分辨率可达 0.1 IRHD。广泛应用密封件制造、汽车橡塑配件、精密器械橡胶部件，覆盖来料检验、配方研发、成品抽检、老化后性能验证场景。
二、两款微型 IRHD 硬度计产品综合介绍
1、W‑IRHD‑M 半自动微型国际橡胶硬度计
半自动机型主打高性价比，适配中小批量、试样种类繁杂的检测场景。整机 DC24V 供电，外形 450240300 mm，重量 20 kg，台面摆放占用空间小。 设备加载、保压计时、读数全部自动完成，试样测点依靠 XY 手动微调平台人工对位，旋转旋钮移动试样，将待测位置对准测头。搭载日本进口伺服驱动，保障力值输出稳定；触控中英文操作界面，上手门槛低；内置微型打印机，单试样最多支持 5 点测试数据打印输出，方便实验记录归档；测量平台升降行程 15±1 mm，兼容多种厚度试样。
适合场景：中小型密封件工厂质检、科研实验室；试样批量不大、异形小件较多；预算有限，可接受人工对位操作。
2、全自动微型 IRHD 硬度计
全自动机型硬件标准与半自动完全对齐，压头、力值、保压时间、执行国标不变，重点升级自动化定位系统，解决大批量检测的人为误差问题。 配备激光自动找点模块，测试 O 型圈时无需人工寻找切面最高点，设备自动识别工件特征，驱动位移平台完成测点对准，整套测试流程一键执行。采用德国进口伺服系统，横向、纵向位移精度达到 0.001 mm；横向行程 120 mm，纵向行程 30 mm，可兼容尺寸跨度更大的工件；同样配置触控中英文系统、内置微型打印机，支持单试样 5 点数据输出，检测数据可和半自动机型互相比对。
适合场景：汽车、航空密封件规模化生产企业；大批量 O 型圈常态化检测；希望最大程度消除人工操作带来的数据偏差，追求检测重复性。
三、技术参数及对比
|
技术参数 |
半自动 |
全自动 |
|
球形压头直径（mm） |
0.395±0.005 |
|
压足直径（mm） |
3.35±0.15 |
|
压足孔直径（mm） |
1.0±0.15 |
|
接触力（mN） |
8.3±0.5 |
|
压入力（mN） |
145±0.5 |
|
总力（mN） |
153±1.0 |
|
压足上的力（mN） |
235±30 |
|
标准试片厚度（mm） |
2（可双层叠加） |
|
可测最小厚度（mm） |
0.8 |
|
可测试片最大厚度（mm） |
20 |
15 |
|
可测O型圈最小线径（mm） |
0.8 |
|
平台尺寸（mm） |
φ100±0.5 |
105*145 |
|
平台升降高度（mm） |
15±1 |
无 |
|
平台横向位移（mm） |
±6.5 |
130±5 |
|
平台横向位移精度（mm） |
±0.01 |
±0.001 |
|
平台纵向位移（mm） |
±6.5 |
|
平台纵向位移精度（mm） |
±0.01 |
|
测头升降高度（mm） |
10±1 |
15±1 |
|
定位方式 |
XY轴位移平台手动微调 |
激光自动找点 |
|
压入时间（s） |
30 |
|
示值分辨率（IRHD） |
0.1 |
|
测试精度（IRHD） |
±1.5 |
|
示值范围（IRHD） |
10-100 |
|
测试范围（IRHD） |
30-95 |
|
电源电压 |
DC24V |
|
设备尺寸（mm） |
450*240*500 |
|
重量（kg） |
20 |
四、主要特点
1、采用触控一体操作系统，界面直观大方，更便于操作
2、日本进口伺服系统，精准定位，确保测量精确。
3、自带微打，每个试样支持5点输出。
五、典型应用场景

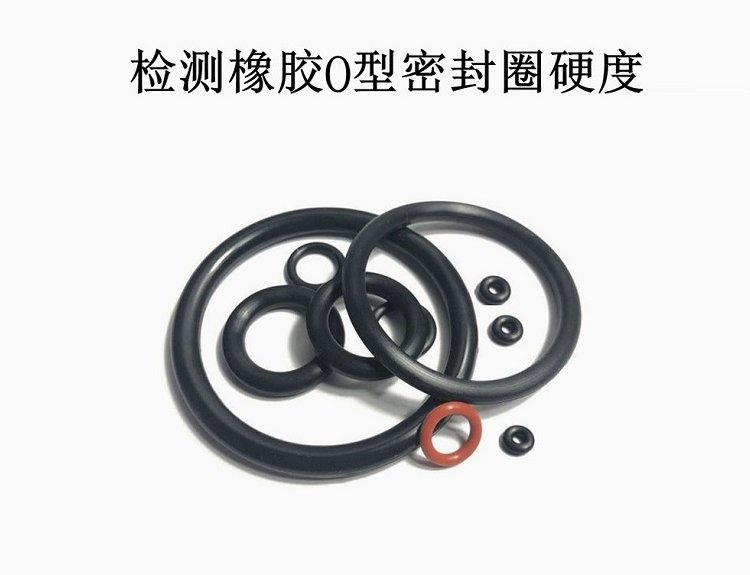

1、橡胶密封件制造
O型圈、垫片、油封等成品件的表观硬度快速检测，确保密封性能一致性。全自动型在此场景下可实现无人值守批量测试。
2、汽车零部件质检
发动机密封圈、悬挂减震件、管路接头等橡胶配件的入厂检验与出厂测试，满足IATF 16949体系对测量设备的要求。
3、轮胎与胶管研发
橡胶配方开发阶段的材料硬度表征，以及成品不同部位的硬度分布测试。半自动型的手动微调功能在此类非标准样品测试中更具优势。
4、失效分析
对已损坏的橡胶制件残存部分进行无损伤硬度测定，辅助判断材料老化、硫化不均等失效机理。全自动型的大行程与高精度位移控制可精确定位残存微区。
5、第三方检测与科研
符合GB/T6031-2017及ISO 48:2010标准的合规性检测，为质检报告与科研论文提供可溯源的测试数据。
六、结束语
北京沃威科技W-IRHD系列微型国际橡胶硬度计通过半自动与全自动两款配置的协同布局，构建了覆盖橡胶硬度测试全场景的解决方案。半自动型（W-IRHD-M）以XY轴位移平台和日本伺服系统为核心，强调操作灵活性与试样通用性；全自动型则以激光找点技术和日本伺服系统为亮点，主打智能化与高通量测试能力。
两款设备在核心测试原理、标准符合性、力值精度及微型试样适配能力上保持高度一致，均能提供0.1 IRHD的示值分辨率，满足从原材料研发到成品质量控制的各环节需求。用户可根据样品类型、测试通量及预算条件，在两款配置中选择最匹配的方案，实现橡胶硬度测试的精准化与高效化。
