简介

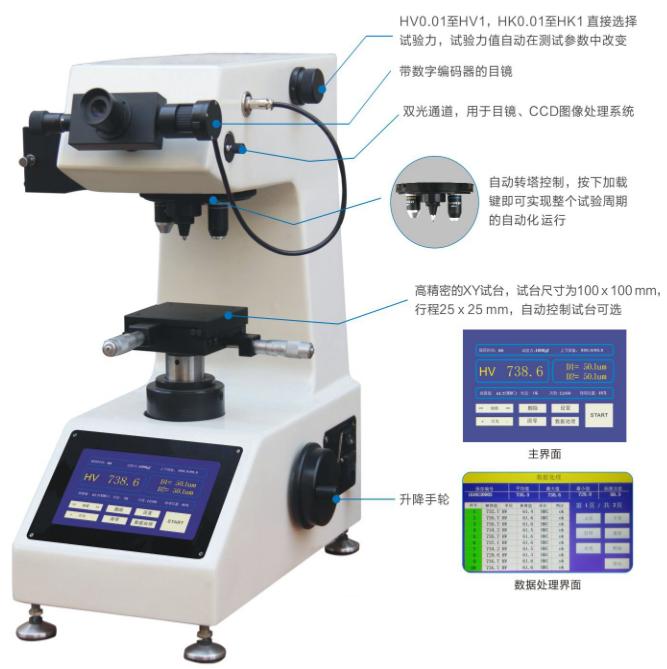

400系列触摸屏显微
维氏硬度计是精密机械技术和光电技术相结合的新型显微维氏和努氏硬度计。
此
显微维氏硬度计具有良好的可靠性、可操作性和直观性。
特点
▲
显微硬度计采用全触摸屏界面:
除显示D1、D2、HV等基本信息外，还直观显示保荷时间、试验力、上下限、换算值、合格判定、测试次数、塔台位置等。
▲ 界面具有独特的数据处理界面和数据浏览界面。
▲ 强大的数据处理功能：
可以在液晶屏上浏览已测量记录的详细信息（序号、硬度值、平均值、最大值、最小值、换算值、标准房差、合格判定）
▲ 打压动画显示：能清楚地看到打压的每个进程（压头压降、真正在保载、压头上升、打压完成）
▲ 仪器照明灯保护、液晶屏保护：当超过预设事件没有操作，自动关闭。
▲ 数字编码器，自动确认对角线长度；（进口编码器，只需轻轻一点即可精确显示硬度值）。
▲
自动转塔装置：提供快速简洁的操作序列（只要按下“加载键”便可自动完成物镜→压头→加载→保载→卸载→物镜的过程）。
▲ 具有硬度转换功能；可以转换成布氏、洛氏、表面洛氏等。
▲ 精密的涡轮杆升降系统，升降更稳定，可实现轻松对焦。
▲ 精密的滚珠定位系统，重复定位更准确。
▲ 高分辨率的显微成像系统；可更换的卤素灯泡，亮度可调，使视觉更舒适。
▲ USB及RS232双通讯接口，可将测量次数，硬度值，平均值，最大值，最小值等数据打印出来供客户存档。
▲ 具有双光路通道，可加配CCD图像处理系统；
▲
硬度计测量范围：5~3000HV
应用范围
● 钛及钛合金、不锈钢等黑色金属等；
● 钢铁、有色金属、集成电路晶品；
● 焊接或沉积硬度；
● 热处理效果检验；
● 渗碳层和淬火层硬化深度；
● 薄型塑料、金属箔片、涂层、镀层、硬化层、层状金属；
● 样品测试、质量控制
|
型号 |
VTD411 |
VTD412 |
|
硬度标尺 |
维氏和努氏 |
|
测试力 |
10~25~50~100~200~300~500~1000gf |
|
试验力选择 |
手动 |
|
试验力控制 |
自动( 加载/保荷/ 卸载) |
|
符合标准 |
EN-ISO 6507、ASTME384&E92、JIS、GB/T4340 |
|
保荷时间 |
1-99s |
|
转塔 |
手动 |
自动 |
|
目镜放大倍数 |
10X |
|
物镜 |
10X、40X |
|
总放大倍数 |
100X（观察）；400X（测量） |
|
测量范围 |
200μm |
|
光通道 |
双向：目镜/CCD |
|
滤色片 |
绿色、蓝色 |
|
光源 |
卤素灯、可调 |
|
显示 |
硬度值、对角线长度、试验力、硬度转换、测试次数、塔台位置、饱和时间、合格判定 |
|
数据输出 |
USB、RS232 |
|
数据统计 |
最大值、最小值、平均值、测试次数、上下限 |
|
试件最大高度 |
90mm |
|
中心线处深度 |
120mm |
|
XY试台 |
100×100mm |
|
XY试台移动距离 |
25×25mm |
|
分辨率 |
0.01mm |
|
主机尺寸 |
长度：433mm ；宽度：228mm ；高度：523mm |
|
净 重 |
36kg |
|
电源 |
220V AC 50~60Hz |

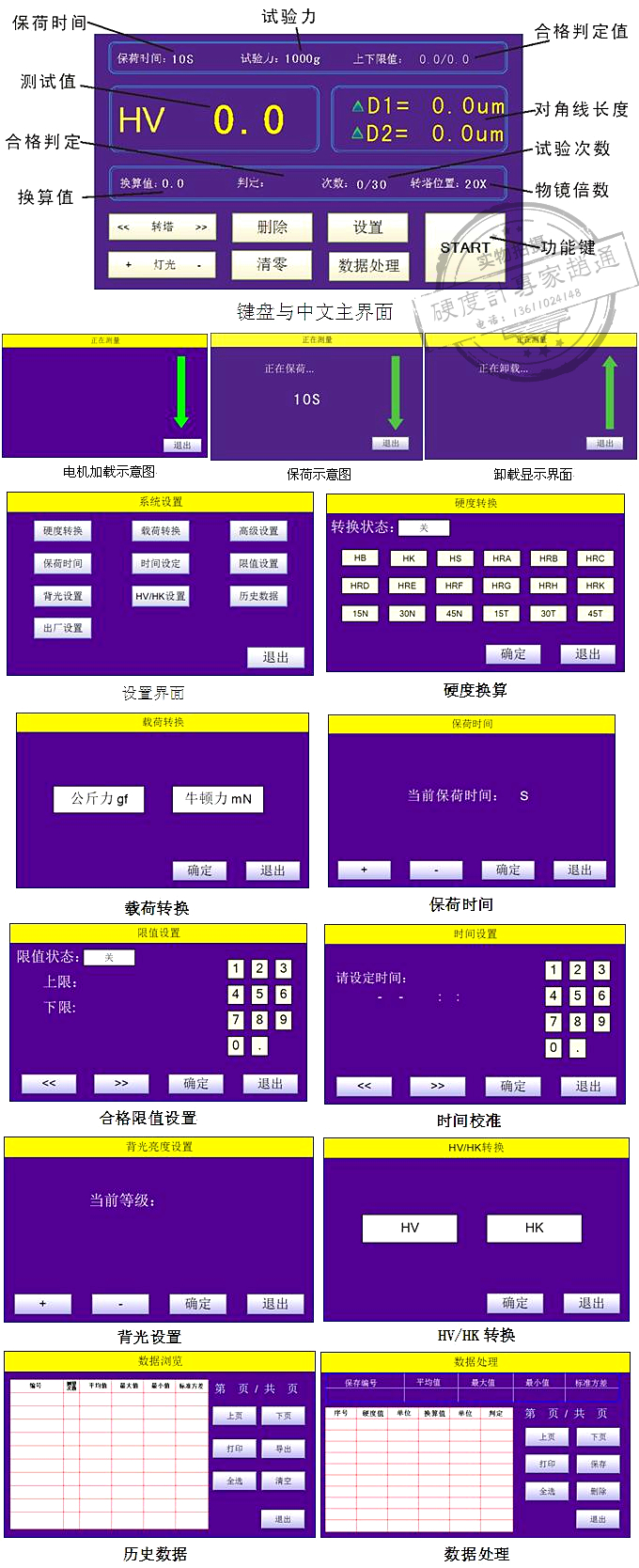

部分操作界面
